Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568009755
Artikelnummer Festo
33974
Type

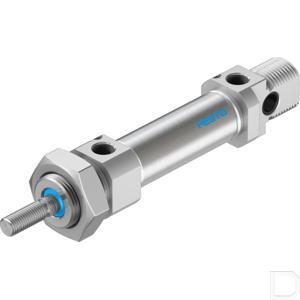

Normcilinder DSNU
Werking
dubbelwerkend
Varianten
Enkele zuigerstang
Constructieve opbouw
Zuiger:Zuigerstang:Cilinderbuis
Zuiger-Ø
20 mm
Slag
25
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/8
Conform norm
CETOP RP 52 P:ISO 6432
Positiedetectie
Voor naderingssensor
Demping
Pneumatische demping, aan beide kanten instelbaar
Dempingslengte
15
Bevestigingstype
Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:10
Basisgewicht bij 0 mm slag
186.8
Gewichtstoeslag per 10 mm slag
7.2
Bewogen massa bij 0 mm slag
44
Toeslag verplaatste massa per 10 mm slag
4
Theoretische kracht bij 6 bar, uitgaand
188.5
Theoretische kracht bij 6 bar, ingaand
158.3
Impactenergie in de eindposities
0.2
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991235
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M8
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.1:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Hooggelegeerd roestvast staal
Materiaal deksel
Aluminium kneedlegering:Kleurloos geanodiseerd
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal afdichtingen
NBR:TPE-U(PU)
Zuigerstangeinde
Buitendraad
