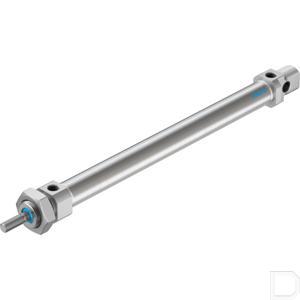

Normcilinder DSNU-20-200-P-A

Productdocumentatie

Omgevingstemperatuur bereik -20°C <> +80°C ( standaard uitvoering )

Omgevingstemperatuur -20 + 80ºC ( standaard uitvoering )

Douane code 84.123.100

Land van oorsprong DE

Cilinderboring (mm) 20

EAN code 4052568067045

Festo artikelnr. 19215

Lengte zuigerstang schroefdraad tot middelste montageboring onderzijde (mm) 295

Lengte zuigerstang schroefdraad naar eind cilinderbehuizing (mm) 292

Fabrikant productnaam DSNU-20-200-P-A

Montageboring, diameter onderzijde (mm) 8

Montagedraad cilinder BE M22x1,5

OEM nummer DSNU-20-200-P-A

Buitendiameter (mm) 27

Eenheid Per stuk

Zuigerstang vierkant (mm) 8

Zuigerstang schroefdraad M8

Zuigerstang schroefdraadlengte (mm) 20

Pneumatische aansluiting G1/8

Slaglengte 200

Theoretische kracht bij 6 bar, uitgaand (N) 189

Theoretische kracht bij 6 bar, ingaand (N) 158

Gewicht (g) 331

Werkdruk min. max. (bar) 1 - 10

Voordelen:: Geen instelling vereist; Tijdsbesparend; Uitwisselbaar met andere 6432 genormeerde cilinders

Details:: - Rond cilinders met zuiger Ø 8 to 25 mm conform ISO 6432; - Verschillende varianten eveneens gebaseerd op deze norm; - Deze serie is niet reviseerbaar; - Cilinderkappen zijn gefelst; - Fexibele kunststof eindbuffering en magneet

Eigenschappen:: - Zuigerstang: Hoog-gelegeerd RVS; - Frontkap: Aluminium; - Cilinderbuis: Hoog-gelegeerd RVS; - Eindkap: Aluminium; - Afdichtingen: Polyurethaan, NBR; - Veer: Verenstaal
