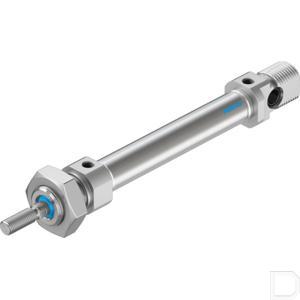

Normcilinder DSNU-12-50-P-A

Productdocumentatie

Omgevingstemperatuur bereik -20°C <> +80°C ( standaard uitvoering )

Omgevingstemperatuur -20 + 80ºC ( standaard uitvoering )

Douane code 84.123.100

Land van oorsprong DE

Cilinderboring (mm) 12

EAN code 4052568066963

Festo artikelnr. 19192

Lengte zuigerstang schroefdraad tot middelste montageboring onderzijde (mm) 125

Lengte zuigerstang schroefdraad naar eind cilinderbehuizing (mm) 122

Fabrikant productnaam DSNU-12-50-P-A

Montageboring, diameter onderzijde (mm) 6

Montagedraad cilinder BE M16x1,5

OEM nummer DSNU-12-50-P-A

Buitendiameter (mm) 10

Eenheid Per stuk

Zuigerstang vierkant (mm) 6

Zuigerstang schroefdraad M6

Zuigerstang schroefdraadlengte (mm) 16

Pneumatische aansluiting M5

Slaglengte 50

Theoretische kracht bij 6 bar, uitgaand (N) 68

Theoretische kracht bij 6 bar, ingaand (N) 51

Gewicht (g) 92

Werkdruk min. max. (bar) 1 - 10

Voordelen:: Geen instelling vereist; Tijdsbesparend; Uitwisselbaar met andere 6432 genormeerde cilinders

Details:: - Rond cilinders met zuiger Ø 8 to 25 mm conform ISO 6432; - Verschillende varianten eveneens gebaseerd op deze norm; - Deze serie is niet reviseerbaar; - Cilinderkappen zijn gefelst; - Fexibele kunststof eindbuffering en magneet

Eigenschappen:: - Zuigerstang: Hoog-gelegeerd RVS; - Frontkap: Aluminium; - Cilinderbuis: Hoog-gelegeerd RVS; - Eindkap: Aluminium; - Afdichtingen: Polyurethaan, NBR; - Veer: Verenstaal
