Extra massafactor per 10 mm slag (g)
2
Extra gewicht per 10 mm slag (g)
4
Omgevingstemperatuur bereik
-20°C <> +80°C ( standaard uitvoering )
Omgevingstemperatuur
-20 + 80ºC ( standaard uitvoering )
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
75
Douane code
84.123.100
Corrosiebestendigheidsklasse CRC
2
Land van oorsprong
DE
Demping
P: elastische dempingsringen/-platen aan beide zijden
Ontwerp structuur
Zuiger; Zuigerstang; Cilindertrommel
EAN code
4052568009410
Festo artikelnr.
19197
Lengte zuigerstang schroefdraad tot middelste montageboring onderzijde (mm)
275
Lengte zuigerstang schroefdraad naar eind cilinderbehuizing (mm)
272

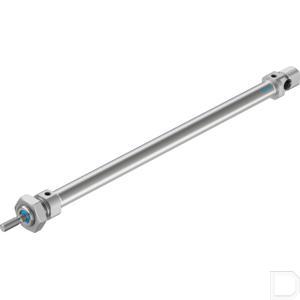

Fabrikant productnaam
DSNU-12-200-P-A
Materiaal cover
Smeedaluminiumlegering; neutrale anodisatie
Materiaal cilinder vat
High alloy steel, non-corrosive
Materiaal zuigerstang
hooggelegeerd staal roestvrij
Materiaal afdichtingen
NBR; TPE-U(PU)
Materiaal opmerking
RoHS conform
Wijze van bediening
double-acting
Montageboring, diameter onderzijde (mm)
6
Montagedraad cilinder BE
M16x1,5
Bewegende massa met 0 mm slag (g)
18,5
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Eenheid
Per stuk
Zuigerstang vierkant (mm)
6
Zuigerstang schroefdraadlengte (mm)
16
Schroefdraad zuiger
Uitwendige schroefdraad
Pneumatische aansluiting
M5
Positie detectie
voor naderingsschakelaar
Slagenergie
0,07
Type bevestiging
with accessories
Bevestigingsdraad diameter - stangverbinding
6
Norm
Germanischer Lloyd
Origineel nummer
DSNU-12-200-P-A
Gewicht
158
Buiten Ø
20
Slaglengte
200
Theoretische kracht bij 6 bar, uitgaand (N)
67,9
Theoretische kracht bij 6 bar, uitgaand (N)
68
Theoretische kracht bij 6 bar, ingaand (N)
50,9
Theoretische kracht bij 6 bar, ingaand (N)
51
Varianten
Enkelzijdige zuigerstang
Werkdruk min. max. (bar)
1 - 10
