Extra massafactor per 10 mm slag (g)
1
Extra gewicht per 10 mm slag (g)
2,7
Omgevingstemperatuur bereik
-20°C <> +80°C ( standaard uitvoering )
Omgevingstemperatuur
-20 + 80ºC ( standaard uitvoering )
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
37,3
Douane code
84.123.100
Corrosiebestendigheidsklasse CRC
2
Land van oorsprong
DE
Ontwerp structuur
Zuiger; Zuigerstang; Cilindertrommel
EAN code
4052568003043
Festo artikelnr.
19185
Lengte zuigerstang schroefdraad tot middelste montageboring onderzijde (mm)
104
Lengte zuigerstang schroefdraad naar eind cilinderbehuizing (mm)
102

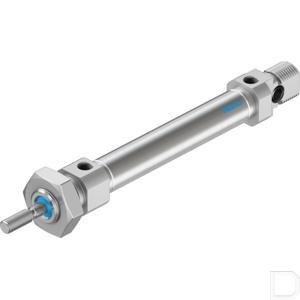

Fabrikant productnaam
DSNU-10-40-P-A
Materiaal cover
Smeedaluminiumlegering; neutrale anodisatie
Materiaal cilinder vat
High alloy steel, non-corrosive
Materiaal afdichtingen
NBR; TPE-U(PU)
Materiaal opmerking
RoHS conform
Wijze van bediening
double-acting
Montageboring, diameter onderzijde (mm)
4
Montagedraad cilinder BE
M12x1,25
Bewegende massa met 0 mm slag (g)
8,5
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Eenheid
Per stuk
Zuigerstang vierkant (mm)
4
Zuigerstang schroefdraadlengte (mm)
12
Schroefdraad zuiger
Uitwendige schroefdraad
Pneumatische aansluiting
M5
Positie detectie
Voor nabijheidssensor
Slagenergie
0,05
Type bevestiging
with accessories
Bevestigingsdraad diameter - stangverbinding
4
Norm
Germanischer Lloyd
Origineel nummer
DSNU-10-40-P-A
Gewicht
46
Buiten Ø
15
Slaglengte
40
Theoretische kracht bij 6 bar, uitgaand (N)
47,1
Theoretische kracht bij 6 bar, uitgaand (N)
47
Theoretische kracht bij 6 bar, ingaand (N)
39,6
Theoretische kracht bij 6 bar, ingaand (N)
40
Varianten
Enkelzijdige zuigerstang
Werkdruk min. max. (bar)
1 - 10
