Douane code
84.123.100
Land van oorsprong
CN
EAN code
4052568243371
Artikelnummer Festo
1645462
Type

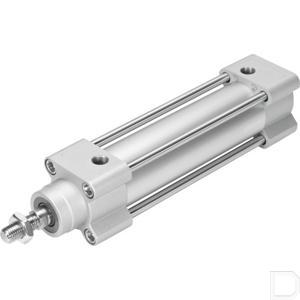

Normcilinder DSBG
Werking
dubbelwerkend
Varianten
Enkele zuigerstang
Constructieve opbouw
Zuiger:Zuigerstang:Trekstang:Cilinderbuis
Zuiger-Ø
32 mm
Slag
50
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/8
Conform norm
ISO 15552
Positiedetectie
Voor naderingssensor
Demping
zelfinstellende pneumatische eindpositiedemping
Dempingslengte
17
Bevestigingstype
Naar keuze::met inwendige schroefdraad:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.6:12
Productgewicht
590
Verplaatste massa
155
Basisgewicht bij 0 mm slag
465
Gewichtstoeslag per 10 mm slag
25
Bewogen massa bij 0 mm slag
110
Toeslag verplaatste massa per 10 mm slag
9
Theoretische kracht bij 6 bar, uitgaand
415:483
Theoretische kracht bij 6 bar, ingaand
415
Impactenergie in de eindposities
0.4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
992970
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M10x1,25
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 5 volgens ISO 14644-1
Bedrijfsdruk
0.06:1.2
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Aluminium-legering, glijdend geanodiseerd
Materiaal deksel
Persgegoten aluminium, gecoat
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal zuiger
Aluminium kneedlegering
Zuigerstangeinde
Buitendraad
Materiaal lager
POM
Materiaal moer
Staal, verzinkt
Materiaal trekanker
Hooggelegeerd staal
Materiaal zuigerafdichting
TPE-U(PU)
Materiaal zuigerstang-afdichtingsschraper
TPE-U(PU)
Materiaal bufferdichting
TPE-U(PU)
Materiaal bufferzuiger
POM
Materiaal kraagmoer
Staal, verzinkt
