Douane code
84.123.100
Land van oorsprong
HU
EAN code
4052568272180
Artikelnummer Festo
3656859
Type

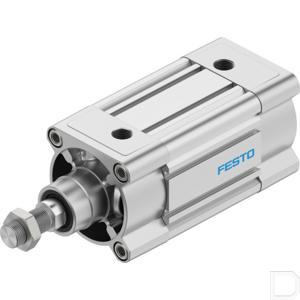

Normcilinder DSBC
Werking
dubbelwerkend
Varianten
Enkele zuigerstang
Constructieve opbouw
Zuiger:Zuigerstang:Profielbuis
Zuiger-Ø
80 mm
Slag
60
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G3/8
Conform norm
ISO 15552
Positiedetectie
Voor naderingssensor
Demping
zelfinstellende pneumatische eindpositiedemping
Dempingslengte
31
Bevestigingstype
Naar keuze::met inwendige schroefdraad:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.4:12
Productgewicht
3578
Verplaatste massa
1044
Basisgewicht bij 0 mm slag
2720
Gewichtstoeslag per 10 mm slag
143
Bewogen massa bij 0 mm slag
810
Toeslag verplaatste massa per 10 mm slag
39
Theoretische kracht bij 6 bar, uitgaand
3016
Theoretische kracht bij 6 bar, ingaand
2721
Impactenergie in de eindposities
1.8
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
992970
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M20x1,5
Bedrijfsdruk
0.04:1.2
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Aluminium-legering, glijdend geanodiseerd
Materiaal deksel
Persgegoten aluminium, gecoat
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal kraagschroeven
Staal, verzinkt
Materiaal zuiger
Aluminium kneedlegering
Zuigerstangeinde
Buitendraad
Materiaal lager
Metaal-polymeer-verbinding
Materiaal moer
Staal, verzinkt
Materiaal zuigerafdichting
TPE-U(PU)
Materiaal zuigerstang-afdichtingsschraper
TPE-U(PU)
Materiaal bufferdichting
TPE-U(PU)
Materiaal bufferzuiger
POM
Materiaal zuigerstangschraper
TPE-E
