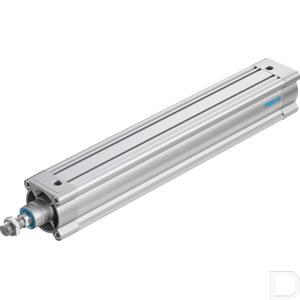

Normcilinder DSBC-80-500-PPSA-N3

Productdocumentatie

Extra massafactor per 10 mm slag (g) 39

Extra gewicht per 10 mm slag (g) 92

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Basisgewicht voor 0 mm slag (g) 2.660

Boring (mm) 80

Douane code 84.123.100

Aansluiting (BSP) 3/8"

Corrosiebestendigheidsklasse CRC 2

Land van oorsprong HU

Demping PPS: Zelfinstellende pneumatische eindpositiedemping

Lengte demping (mm) 31

Cilinder vierkant (mm) 93

Ontwerp structuur Zuiger; Zuigerstang; Profielloop

EAN code 4052568232153

Festo artikelnr. 1383377

Fabrikant productnaam DSBC-80-500-PPSA-N3

Materiaal cover Gegoten aluminium; gecoat

Materiaal cilinder vat Smeedaluminiumlegering; Glad geanodiseerd

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen TPE-U(PU)

Materiaal opmerking RoHS conform

Wijze van bediening Dubbelwerkend

Bewegende massa met 0 mm slag (g) 810

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

Eenheid Per stuk

Schroefdraad zuiger Uitwendige schroefdraad

Pneumatische aansluiting G3/8

Positie detectie voor naderingsschakelaar

Slagenergie 1,8

Type bevestiging Optional; with internal (female) thread; with accessories

Bevestigingsdraad diameter - stangverbinding 20

Origineel nummer DSBC-80-500-PPSA-N3

Gewicht 7.255

Stangdiameter 25

Slaglengte 500

Theoretische kracht bij 6 bar, uitgaand (N) 3.016

Theoretische kracht bij 6 bar, ingaand (N) 2.721

Totale lengte zonder schroefdraad zuiger (mm) 173,6

Varianten Enkelzijdige zuigerstang

Productomschrijving: - Normgebaseerde profielcilinder conform ISO 15552 met groot aantal verschillende bevestigingen.

Productdetails: - ISO 15552 (ISO 6431, VDMA 24562); - Zelfinstellende pneumatische eindpositiedemping bespaart tijd bij de inbedrijfstelling en past zich optimaal aan veranderingen in belasting en snelheid aan; - Standaardprofiel met twee sensorgroeven; - Breed variantenaanbod voor individuele toepassingen; - Omvangrijk toebehoren voor de bevestiging in vrijwel iedere montagesituatie; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
