Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568231972
Artikelnummer Festo
1383333
Type

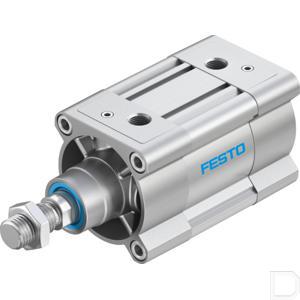

Normcilinder DSBC
Werking
dubbelwerkend
Varianten
Enkele zuigerstang
Constructieve opbouw
Zuiger:Zuigerstang:Profielbuis
Zuiger-Ø
80 mm
Slag
25
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G3/8
Conform norm
ISO 15552
Positiedetectie
Voor naderingssensor
Demping
Pneumatische demping, aan beide kanten instelbaar
Dempingslengte
31
Bevestigingstype
Naar keuze::met inwendige schroefdraad:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.4:12
Productgewicht
2890
Verplaatste massa
908
Basisgewicht bij 0 mm slag
2660
Gewichtstoeslag per 10 mm slag
92
Bewogen massa bij 0 mm slag
810
Toeslag verplaatste massa per 10 mm slag
39
Theoretische kracht bij 6 bar, uitgaand
3016
Theoretische kracht bij 6 bar, ingaand
2721
Impactenergie in de eindposities
1.8
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991235
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M20x1,5
Bedrijfsdruk
0.04:1.2
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Aluminium-legering, glijdend geanodiseerd
Materiaal deksel
Persgegoten aluminium, gecoat
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal kraagschroeven
Staal, verzinkt
Materiaal zuiger
Aluminium kneedlegering
Zuigerstangeinde
Buitendraad
Materiaal lager
POM
Materiaal moer
Staal, verzinkt
Materiaal zuigerafdichting
TPE-U(PU)
Materiaal zuigerstang-afdichtingsschraper
TPE-U(PU)
Materiaal bufferdichting
TPE-U(PU)
Materiaal bufferzuiger
POM
