Douane code
85.444.290
Land van oorsprong
BG
EAN code
4052568420512
Artikelnummer Festo
5213342
Omgevingstemperatuur
-20:75
Conform norm
DIN 47100
Productgewicht
770
CE-teken (zie conformiteitsverklaring)
conform EU-RoHS-richtlijn
Kabellengte
2.6
Beschermingsklasse
IP20
Omgevingstemperatuur bij flexibele kabelplaatsing
-5:70
Kabelmontage
1 x (6 x 0,35 mm²) + 2 x (4 x 0,15 mm²)
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Opslagtemperatuur
-25:55
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
0:50
Nominale bedrijfsspanning DC
24
Aansluitfrequentie
30
LABS-conformiteit
VDMA24364-zone III
Tolerantie kabeldiameter
± 0,2 mm
Kabeleigenschap
geschikt voor kabelrupsen
Stroombelastbaarheid bij 40°C
0.5
Testvoorwaarden leiding
Testvoorwaarden op aanvraag
UKCA-teken (zie conformiteitsverklaring)
volgens de UK RoHS-voorschriften
Materiaal behuizing
PA
Elektrische aansluiting 1, functie
Veldapparaatzijde
Elektrische aansluiting 1, aansluittype
Stekkers
Elektrische aansluiting 1, kabeluitgang
haaks
Elektrische aansluiting 1, bouwvorm
Hoekig
Elektrische aansluiting 1, aansluittechniek
Aansluitschema F1
Elektrische aansluiting 1, aantal polen/aders
31
Elektrische aansluiting 1, gebruikte polen/aders
31
Elektrische aansluiting 1, aansluitschema
995929
Elektrische aansluiting 1, bevestigingstype
Standenvergrendeling
Elektrische aansluiting 1, aanwijzing voor de kabeluitgang
90°
Elektrische aansluiting 2, functie
Besturingszijde
Elektrische aansluiting 2, aansluittype
Kabel
Elektrische aansluiting 2, aansluittechniek
Open einde
Elektrische aansluiting 2, aantal polen/aders
28
Elektrische aansluiting 2, bezette polen/aders
28
Kleur kabelmantel
Zwart
Kleur behuizing
zwart
Adereinden
Draadeindhuls
Materiaal kabelmantel
TPE-U(PUR)
Materiaal steekcontacten
Koperlegering vertind
Nominale kabeldoorsnede
0.35:0.15
Kabeldiameter
9.9
Vervuilingsgraad
1
Piekspanningsweerstand
0.25
Kabelaanduiding
Zonder houder voor tekstplaatjes
Buigradius, vaste kabelplaatsing
49.5
Buigradius, flexibele kabelplaatsing
74.25
Informatie over beschermingsklasse
In gemonteerde toestand

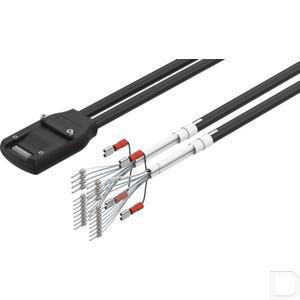

Type
Motorkabel NEBM
