Douane code
85.044.085
Land van oorsprong
DE
EAN code
4052568237899
Artikelnummer Festo
1501325
Type

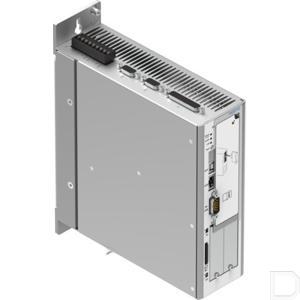

Motorcontroller CMMP
Omgevingstemperatuur
0:40
Bevestigingstype
Op aansluitplaat:vastgeschroefd
Productgewicht
2100
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-machinerichtlijn:Conform EU-laagspanningsrichtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP10:IP20
Opslagtemperatuur
-25:70
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
0 - 90 %
Remweerstand
60
Impulsvermogen remweerstand
2.8
Nominale bedrijfsspanning AC
230
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-zone III
Indicator
7-segmentdisplay
Nominale stroom
2:3
Fasen nominale bedrijfsspanning
1-fasig
Stroomverbruik logische voeding zonder blokkeerrem
0.55
Nominale spanning logische voeding DC
24
Toegestaan bereik logicaspanning
± 20 %
Nominaal vermogen controller
500
Piekvermogen
1000
Max. tussenkringspanning DC
320
Nominale stroom per fase, effectief
2.5
Piekstroom per fase, effectief
5
Max. piekstroomduur
5
Aantal analoge ingangen gewenste waarden
2
Bedrijfsbereik ingang gewenste waarde
± 10 V
Impedantie ingang gewenste waarde
20
Eigenschappen ingangen gewenste waarden
Verschilingangen:Configureerbaar voor toerental:Configureerbaar voor stroom
Aantal analoge monitoruitgangen
2
Bedrijfsbereik monitoruitgangen
± 10 V
Resolutie monitoruitgangen
9
Eigenschappen monitoruitgangen
Kortsluitvast
Aantal digitale logische ingangen
10
Bedrijfsbereik logische ingang
8:30
Eigenschappen logische ingang
Galvanisch gescheiden:Vrij configureerbaar
Aantal digitale logische uitgangen 24 V DC
5
Max. stroom digitale logische uitgangen
100
Eigenschappen digitale logische uitgangen
Galvanisch gescheiden:Gedeeltelijk vrij configureerbaar
Parametreerinterface
Parametrering en inbedrijfstelling:USB:Ethernet
Encoder interface uitgang, functie
Terugvoer werkelijke waarde via encodersignalen bij toerentalregelbedrijf.:Opgave gewenste waarde voor nageschakelde slave-aandrijving.
Encoder interface uitgang, eigenschappen
Resolutie 16384 ppr
Encoder interface ingang, functie
Encodersignaal gewenste toerentalwaarde:In het synchrone werking als toerentalopgave van de slave-aandrijving.
Encoder interface ingang, eigenschappen
3 fasige encodersignalen:EnDat:HIPERFACE:RS422:SINCOS
Netfilter
geïntegreerd
Proceskoppeling
I/O-koppeling:voor 256 verplaatsingssets
Veldbuskoppeling
CANopen:DeviceNet:EtherCAT:EtherNet/IP:Modbus/TCP:PROFINET:Profibus DP
Communicatieprofiel
DS301/DSP402:FHPP
Max. veldbustransmissiesnelheid
1
Busaansluiting
Stekkers:9-polig:Sub-D
Nominale uitgangsstroom
2.5
Uitgangsspanningsbereik AC
3x 0 - 270 V
Uitgangsfrequentie
0:1000
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK-voorschriften voor machines:volgens de UK RoHS-voorschriften:volgens de UK-voorschriften voor elektrisch productie-apparatuur
Netfrequentie
50:60
Vervuilingsgraad
2
