Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568139162
Artikelnummer Festo
170510
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Juk:Zuiger:Zuigerstang:Kogel-kooigeleiding:Slede
Zuiger-Ø
10 mm
Slag
50
Omgevingstemperatuur
-20:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
227
Verplaatste massa
79
Basisgewicht bij 0 mm slag
227
Theoretische kracht bij 6 bar, uitgaand
47
Theoretische kracht bij 6 bar, ingaand
40
Impactenergie in de eindposities
0.05
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Afstelbaar eindpositiebereik/lengte
5
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B2-L
Max. kracht Fy
190
Max. kracht Fz
190
Geleiding
Kogelkooigeleiding
Bedrijfsdruk
14.5:145
Max. moment Mx
1.4
Max moment My
1.4
Max. moment Mz
0.5
Bedrijfsdruk
0.1:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
HNBR

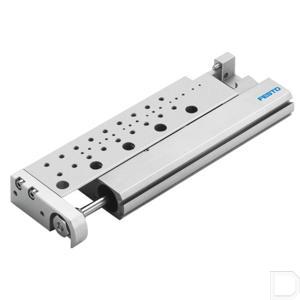

Type
Minisledes SLF
