Omgevingstemperatuur bereik
0°C <> +60°C
Montagepositie
willekeurig
Douane code
84.799.070
Land van oorsprong
DE
Ontwerp structuur

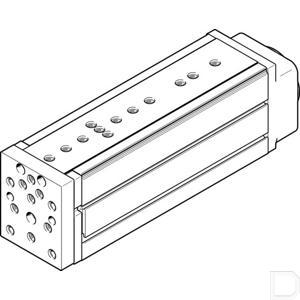

Elektrische mini schuif; Geleider; Met kogelomloopspil
Inschakelduur
100%
EAN code
4052568206161
Constante invoer (mm/u)
20
Festo artikelnr.
559340
Geleiding
Kogelgelagerde kooigeleider
Onderhoudsinterval
Levenslange smering
Massatraagheidsmoment JL per kg werklast
0,1013 kgcm2
Massatraagheidsmoment JO
1,0512 kgcm2
Materiaal geleiderail
Walslagerstaal
Materiaal spindel
Walslagerstaal
Materiaal spindelmoer
Walslagerstaal
Materiaal spanplaat
Gesmede aluminiumlegering / Geanodiseerd
Materiaal cover
Gegoten aluminium; Gelakt
Materiaal behuizing
Smeedaluminiumlegering; Geanodiseerd
Materiaal opmerking
Bevat LABS-stoffen ; Voldoet aan RoHS
Max. kracht Fy (N)
1.539
Max. kracht Fz (N)
1.539
Max. radiale kracht op aandrijfas (N)
300
Max. acceleratie (m/s2)
25
Max. aandrijfmoment (Nm)
3,25
Max. voederkracht Fx (N)
450
Max. snelheid (m/sec.)
1,3
Max. koppel Mx (Nm)
67,4
Max. koppel My (Nm)
47,1
Max. koppel Mz (Nm)
47,1
Motortype
Stappenmotor; Servomotor
Montage
with internal (female) thread; with centring sleeve; with accessories
Bewegende massa
1084 g
Aandrijfmoment bij onbelast bedrijf (Nm)
0,155
OEM nummer
EGSL-BS-75-100-20P
Eenheid
Per stuk
Parallelloop in z-richting
0,04 mm
Parallelliteit
0,05 mm
Constante aanvoerkracht (N)
300
Positie detectie
voor naderingsschakelaar
Product gewicht
5.100
Beschermingsklasse
IP40
Beschermingsgraad (IP)
IP40
Referentiewaarde voor de horizontale werklast (kg)
14
Referentiewaarde voor de verticale werklast (kg)
14
Herhalingsnauwkeurigheid
±0,015 mm
Omkeerspeling
<= 50 µm
Maat
75
Geluidsdrukniveau
65 dB(A)
Spindel diameter (mm)
20
Spindel spil (mm)
20
Spindel type
Kogelomloopspil
Gewicht (g)
5.449
Werkslag (mm)
100 mm
