Omgevingstemperatuur bereik
0°C <> +60°C
Montagepositie
willekeurig
Douane code
84.799.070
Corrosiebestendigheidsklasse CRC
0
Land van oorsprong
DE

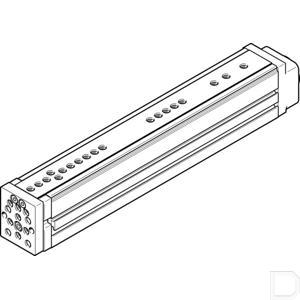

Ontwerp structuur
Elektrische mini schuif; Geleider; Met kogelomloopspil
Inschakelduur (%)
100%
EAN code
4052568208998
Constante invoer (mm/u)
3
Festo artikelnr.
562226
Geleiding
Kogelgelagerde kooigeleider
Onderhoudsinterval
Levenslange smering
Massatraagheidsmoment JL per kg werklast
0,0023 kgcm2
Massatraagheidsmoment JO
0,0514 kgcm2
Materiaal geleiderail
Walslagerstaal
Materiaal spindel
Walslagerstaal
Materiaal spindelmoer
Walslagerstaal
Materiaal cover
Gegoten aluminium; Gelakt
Materiaal behuizing
Smeedaluminiumlegering; Geanodiseerd
Materiaal opmerking
Bevat LABS-stoffen ; Voldoet aan RoHS
Materiaal spanplaat
Gesmede aluminiumlegering<br>Geanodiseerd
Max. acceleratie (m/s2)
25
Max. aandrijfmoment (Nm)
0,45
Max. voederkracht Fx (N)
150
Max. kracht Fy (N)
291
Max. kracht Fz (N)
291
Max. radiale kracht op aandrijfas (N)
120
Max. snelheid (m/sec.)
0,3
Max. koppel Mx (Nm)
14,3
Max. koppel My (Nm)
12,3
Max. koppel Mz (Nm)
12,3
Motortype
Stappenmotor; Servomotor
Aandrijfmoment bij onbelast bedrijf (Nm)
0,09
Eenheid
Per stuk
Parallelliteit
0,1 mm
Parallelloop in z-richting
0,08 mm
Constante aanvoerkracht (N)
100
Positie detectie
voor naderingsschakelaar
Product gewicht
2.160
Beschermingsklasse
IP40
Beschermingsgraad (IP)
IP40
Referentiewaarde voor de horizontale werklast (kg)
6
Referentiewaarde voor de verticale werklast (kg)
6
Herhalingsnauwkeurigheid
±0,015 mm
Omkeerspeling
<= 50 µm
Geluidsdrukniveau
60 dB(A)
Spindel diameter (mm)
10
Spindel spil (mm)
3
Spindel type
Kogelomloopspil
Type bevestiging
with internal (female) thread; with centring sleeve; with accessories
Origineel nummer
EGSL-BS-45-200-3P
Gewicht
2.423
Maat
45
Werkslag (mm)
200 mm
