Douane code
84.799.070
Land van oorsprong
CN
EAN code
4052568295110
Artikelnummer Festo
8048366
Type

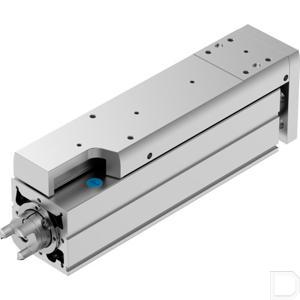

Minisledes EGSC
Constructieve opbouw
Elektrische minislede:met kogelomloopspindel
Omgevingstemperatuur
0:50
Positiedetectie
Voor naderingssensor
Bevestigingstype
met inwendige schroefdraad:met centreerhuls:Met toebehoren:Met cilindrische pen
Inbouwpositie
Willekeurig
Productgewicht
3455
Basisgewicht bij 0 mm slag
1555
Gewichtstoeslag per 10 mm slag
95
Bewogen massa bij 0 mm slag
675
Toeslag verplaatste massa per 10 mm slag
40
Impactenergie in de eindposities
4e-05
Symbool
992069
Beschermingsklasse
IP40
Bouwgrootte
60
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Inschakelduur
100%
Geluidsdrukniveau
55
Materiaal-informatie
RoHS conform
Max. toerental
3000
Max. snelheid
0.6
Max. versnelling
15
Werkslag
200
Herhaalnauwkeurigheid
±0,015 mm
Max. radiaalkracht aan de aandrijfschacht
230
Interfacecode actuator
T42
LABS-conformiteit
VDMA24364-zone III
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Nullast draaimoment bij maximale verplaatsingssnelheid
0.306
Nullast draaimoment bij minimale verplaatsingssnelheid
0.04
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
13400
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
13400
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
107
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
117
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
117
Richtwaarde nuttige last, horizontaal
25
Richtwaarde nuttige last, verticaal
25
Slagreserve
0
Max. toevoerkracht Fx
250
Toevoerconstante
12
Massatraagheidsmoment JO
0.08386
Massatraagheidsmoment JH per meter slag
0.27076
Massatraagheidsmoment JL per kg nuttige last
0.03648
Materiaal geleidingsrail
Rollagerstaal
Materiaal geleiding slede
Rollagerstaal
Spindeldiameter
12
Spindelspoed
12
Max. kracht Fy
4937
Max. kracht Fz
4937
Geleiding
Kogelomloopgeleiding
Max. moment Mx
20
Max moment My
30
Max. moment Mz
30
Type spindel
Kogelomloopspindel
Referentie levensduur
5000
Materiaal spindel
Rollagerstaal
Materiaal spindelmoer
Rollagerstaal
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 9 volgens ISO 14644-1
Motortype
Stappenmotor:Servomotor
Omkeerspeling
150
Referentie
Vast aanslagblok positief:Blok met vaste aanslag negatief:Referentieschakelaar
Materiaal slede
Aluminium kneedlegering, geanodiseerd
Dynamisch draaggetal kogelomloopspindel
4600
Statisch draaggetal kogelomloopspindel
8500
Nominale dynamische basisbelasting voor de lineaire geleiding
13400
Nominale statische basisbelasting voor de lineaire geleiding
26900
Dynamisch draaggetal vast lager
13321
Nominale statische basisbelasting voor het stilstaand lager
7000
Onderhoudsinterval
Lifetimesmering
Informatie over impactenergie in de eindposities
Bij maximale snelheid van de referentieloop van 0,01 m/s
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal jukplaat
Aluminium kneedlegering, geanodiseerd
