Douane code
84.799.070
Land van oorsprong
CN
EAN code
4052568291068
Artikelnummer Festo
4022926
Type

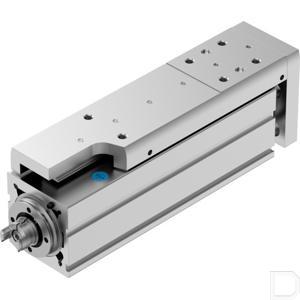

Minisledes EGSC
Constructieve opbouw
Elektrische minislede:met kogelomloopspindel
Omgevingstemperatuur
0:50
Positiedetectie
Voor naderingssensor
Bevestigingstype
met inwendige schroefdraad:met centreerhuls:Met toebehoren:Met cilindrische pen
Inbouwpositie
Willekeurig
Productgewicht
1237
Basisgewicht bij 0 mm slag
608
Gewichtstoeslag per 10 mm slag
63
Bewogen massa bij 0 mm slag
212
Toeslag verplaatste massa per 10 mm slag
30
Impactenergie in de eindposities
1e-05
Symbool
992069
Beschermingsklasse
IP40
Bouwgrootte
45
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Inschakelduur
100%
Geluidsdrukniveau
50
Materiaal-informatie
RoHS conform
Max. toerental
3600
Max. snelheid
0.6
Max. versnelling
15
Werkslag
100
Herhaalnauwkeurigheid
±0,015 mm
Max. radiaalkracht aan de aandrijfschacht
180
Interfacecode actuator
V32
LABS-conformiteit
VDMA24364-zone III
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Nullast draaimoment bij maximale verplaatsingssnelheid
0.1
Nullast draaimoment bij minimale verplaatsingssnelheid
0.03
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
3240
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
3240
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
20
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
17
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
17
Richtwaarde nuttige last, horizontaal
12
Richtwaarde nuttige last, verticaal
12
Slagreserve
0
Max. toevoerkracht Fx
120
Toevoerconstante
10
Massatraagheidsmoment JO
0.01363
Massatraagheidsmoment JH per meter slag
0.13609
Massatraagheidsmoment JL per kg nuttige last
0.02533
Materiaal geleidingsrail
Rollagerstaal
Materiaal geleiding slede
Rollagerstaal
Spindeldiameter
10
Spindelspoed
10
Max. kracht Fy
1314
Max. kracht Fz
1314
Geleiding
Kogelomloopgeleiding
Max. moment Mx
8.1
Max moment My
7
Max. moment Mz
7
Type spindel
Kogelomloopspindel
Referentie levensduur
5000
Materiaal spindel
Rollagerstaal
Materiaal spindelmoer
Rollagerstaal
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 9 volgens ISO 14644-1
Motortype
Stappenmotor:Servomotor
Omkeerspeling
150
Referentie
Vast aanslagblok positief:Blok met vaste aanslag negatief:Referentieschakelaar
Materiaal slede
Aluminium kneedlegering, geanodiseerd
Dynamisch draaggetal kogelomloopspindel
3200
Statisch draaggetal kogelomloopspindel
5900
Nominale dynamische basisbelasting voor de lineaire geleiding
3240
Nominale statische basisbelasting voor de lineaire geleiding
5630
Dynamisch draaggetal vast lager
7413
Nominale statische basisbelasting voor het stilstaand lager
3966
Onderhoudsinterval
Lifetimesmering
Informatie over impactenergie in de eindposities
Bij maximale snelheid van de referentieloop van 0,01 m/s
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal jukplaat
Aluminium kneedlegering, geanodiseerd
