Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568446673
Artikelnummer Festo
8078836

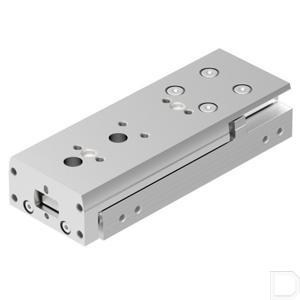

Type
Minisledes DGST
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Dubbele zuiger:Juk:Zuigerstang:Slede
Zuiger-Ø
8 mm
Slag
40
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastomeerdemping, aan beide zijden, slag niet instelbaar
Dempingslengte
1.5
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:8
Productgewicht
200
Verplaatste massa
103
Theoretische kracht bij 6 bar, uitgaand
60
Theoretische kracht bij 6 bar, ingaand
45
Impactenergie in de eindposities
0.03
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991249
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.5
Herhaalnauwkeurigheid
<= 0,3 mm
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
325
Max. kracht Fz
325
Geleiding
Kogelomloopgeleiding
Bedrijfsdruk
21.75:116
Max. moment Mx
3
Max moment My
2.5
Max. moment Mz
2.5
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Materiaal geleiding
POM:TPE-E:Hooggelegeerd staal
Bedrijfsdruk
0.15:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
HNBR
