Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568450571
Artikelnummer Festo
8085169

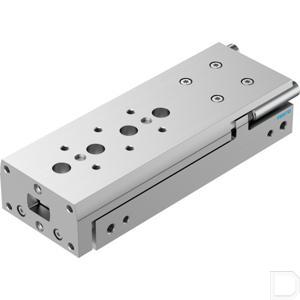

Type
Minisledes DGST
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Dubbele zuiger:Juk:Zuigerstang:Slede
Zuiger-Ø
10 mm
Slag
80
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Externe hydraulische demping
Dempingslengte
4
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:8
Productgewicht
516.4
Verplaatste massa
250.2
Theoretische kracht bij 6 bar, uitgaand
94
Theoretische kracht bij 6 bar, ingaand
79
Impactenergie in de eindposities
0.8
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991249
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.8
Herhaalnauwkeurigheid
<= 0,02 mm
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
520
Max. kracht Fz
520
Geleiding
Kogelomloopgeleiding
Bedrijfsdruk
14.5:116
Max. moment Mx
6
Max moment My
5
Max. moment Mz
5
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Materiaal geleiding
POM:TPE-E:Hooggelegeerd staal
Bedrijfsdruk
0.1:0.8
Afstelbaar eindpositiebereik/lengte voor
16.2
Instelbaar eindpositiebereik / lengte achteraan
14.5
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
HNBR
