Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568450069
Artikelnummer Festo
8085118
Type

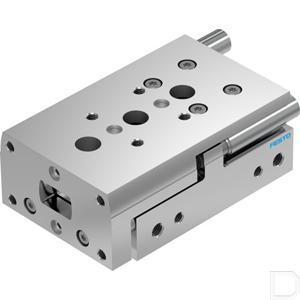

Minisledes DGST
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Dubbele zuiger:Juk:Zuigerstang:Slede
Zuiger-Ø
10 mm
Slag
30
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Dempingslengte
1.5
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:8
Productgewicht
315.4
Verplaatste massa
157.7
Theoretische kracht bij 6 bar, uitgaand
94
Theoretische kracht bij 6 bar, ingaand
79
Impactenergie in de eindposities
0.08
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991249
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.8
Herhaalnauwkeurigheid
<= 0,3 mm
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
490
Max. kracht Fz
490
Geleiding
Kogelomloopgeleiding
Bedrijfsdruk
14.5:116
Max. moment Mx
3.5
Max moment My
3
Max. moment Mz
3
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Materiaal geleiding
POM:TPE-E:Hooggelegeerd staal
Bedrijfsdruk
0.1:0.8
Afstelbaar eindpositiebereik/lengte voor
16.7
Instelbaar eindpositiebereik / lengte achteraan
15.1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
HNBR
