Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568182564
Artikelnummer Festo
543911
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Juk:Zuiger:Zuigerstang:Slede
Zuiger-Ø
6 mm
Slag
20
Omgevingstemperatuur
0:60
Pneumatische aansluiting
M3
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Dempingslengte
0.9
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
2.5:8
Alternatieve aansluitingen
Zie producttekening
Productgewicht
97
Verplaatste massa
34
Theoretische kracht bij 6 bar, uitgaand
17
Theoretische kracht bij 6 bar, ingaand
13
Impactenergie in de eindposities
0.015
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991263
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.5
Herhaalnauwkeurigheid
0,3 mm
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
368
Max. kracht Fz
368
Geleiding
Kogelkooigeleiding
Max. moment Mx
2
Max moment My
2
Max. moment Mz
2
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 7 volgens ISO 14644-1
Bedrijfsdruk
0.25:0.8
Afstelbaar eindpositiebereik/lengte voor
24.5
Instelbaar eindpositiebereik / lengte achteraan
13.5
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
HNBR

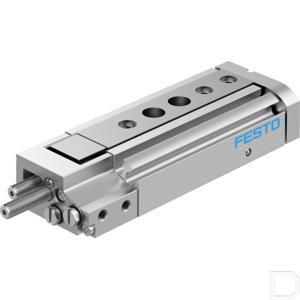

Type
Minisledes DGSL
