Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568183455
Artikelnummer Festo
544002
Type

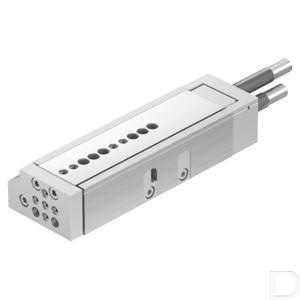

Minisledes DGSL
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Juk:Zuiger:Zuigerstang:Slede
Zuiger-Ø
20 mm
Slag
80
Omgevingstemperatuur
0:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Schokdemper progressief aan beide zijden
Dempingslengte
14
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:8
Alternatieve aansluitingen
Zie producttekening
Productgewicht
1433
Verplaatste massa
618
Theoretische kracht bij 6 bar, uitgaand
188
Theoretische kracht bij 6 bar, ingaand
158
Impactenergie in de eindposities
4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991263
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.8
Herhaalnauwkeurigheid
±0,01 mm
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
2800
Max. kracht Fz
2800
Geleiding
Kogelkooigeleiding
Max. moment Mx
50
Max moment My
27
Max. moment Mz
27
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 7 volgens ISO 14644-1
Bedrijfsdruk
0.1:0.8
Afstelbaar eindpositiebereik/lengte voor
71.5
Instelbaar eindpositiebereik / lengte achteraan
38.5
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
HNBR
