Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568217853
Artikelnummer Festo
571333
Type

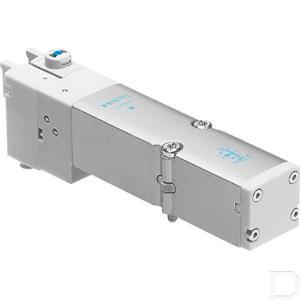

Magneetventiel VMPA2
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:8
Mediumtemperatuur
-5:50
Productgewicht
100
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991190
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurdruk
3:8
Handbediening
Vergrendelend:Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
670:840
Schakeltijd aan
8
Schakeltijd uit
36
Beschermingsklasse
IP65:In gemonteerde toestand:conform IEC 60529
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Positieve overdekking
Opslagtemperatuur
-20:40
Vacuümgeschiktheid
ja
Materiaal-informatie
RoHS conform
Max. schakelfrequentie
2
Relatieve luchtvochtigheid
max. 90 % bij 40 °C
Toegestane spanningsschommelingen
+/- 25 %
LABS-conformiteit
VDMA24364-B1/B2-L
Signaaltoestandsindicatie
ja
Aanwijzing bij het normale nominale debiet
MPA-L: 840 l/min:MPA-S: 670 l/min
Max. aanhaalmoment ventielbevestiging
0.65
Max. positieve testimpuls bij signaal 0
400
Max. negatieve controle-impuls bij 1 signaal
900
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Normaal nominaal debiet met QS-8
670
Bedrijfsdruk
-0.09:0.8
Normaal nominaal debiet met QS-10
840
Stuurdruk MPa
0.3:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
20
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
