Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568220983
Artikelnummer Festo
573726
Type

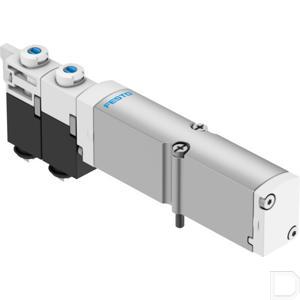

Magneetventiel VMPA14
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:10
Mediumtemperatuur
-5:50
Productgewicht
77
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991813
Ventielfunctie
2x3/2 open/gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Besturingstype
Voorgestuurd
Terugstelwijze
Pneumatische veer
Stuurdruk
3:8
Handbediening
Vergrendelend:Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
550:650
Schakeltijd aan
10
Schakeltijd uit
26
Beschermingsklasse
IP65:In gemonteerde toestand:conform IEC 60529
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Positieve overdekking
Lagertemperatuur
-20:40
Vacuümgeschiktheid
nee
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
max. 90 % bij 40 °C
Toegestane spanningsschommelingen
+/- 25 %
LABS-conformiteit
VDMA24364-B1/B2-L
Signaaltoestandsindicatie
ja
Aanwijzing bij het normale nominale debiet
MPA-L: 650 l/min:MPA-S: 550 l/min
Max. aanhaalmoment ventielbevestiging
0.65
Max. positieve testimpuls bij signaal 0
400
Max. negatieve controle-impuls bij 1 signaal
200
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Normaal nominaal debiet met QS-8
550:650
Bedrijfsdruk
0.3:1
Stuurdruk MPa
0.3:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
14
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
