Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568095727
Artikelnummer Festo
553113
Type

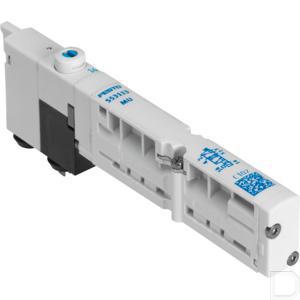

Magneetventiel VMPA1
Constructieve opbouw
Klepzittingsventiel met veerretour
Omgevingstemperatuur
-5:50
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:10
Mediumtemperatuur
-5:50
Productgewicht
35
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991190
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurdruk
4:8
Handbediening
Vergrendelend:Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
140:190
Schakeltijd aan
10
Schakeltijd uit
14
Beschermingsklasse
IP65:In gemonteerde toestand:conform IEC 60529
Corrosiebestendigheidsklasse KBK
3 - sterke corrosiebelasting
Overlapping
Negatieve overlapping
Opslagtemperatuur
-20:40
Vacuümgeschiktheid
ja
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
max. 90 % bij 40 °C
Toegestane spanningsschommelingen
+/- 25 %
LABS-conformiteit
VDMA24364-B1/B2-L
Signaaltoestandsindicatie
ja
Aanwijzing bij het normale nominale debiet
1->2: 190 l/min:1->4: 140 l/min
Max. aanhaalmoment ventielbevestiging
0.25
Max. positieve testimpuls bij signaal 0
400
Max. negatieve controle-impuls bij 1 signaal
200
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Normaal nominaal debiet met QS-6
140:190
Bedrijfsdruk
-0.09:1
Stuurdruk MPa
0.4:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
10
Materiaal behuizing
PPA-versterkt
Materiaal afdichtingen
NBR
Certificaat instantie van afgifte
UL MH19482
