Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568086442
Artikelnummer Festo
533342
Type

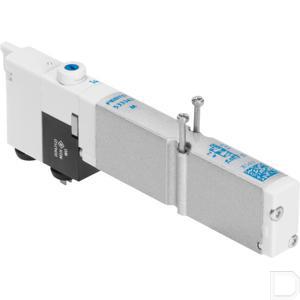

Magneetventiel VMPA1
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:10
Mediumtemperatuur
-5:50
Productgewicht
49
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991050
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
Besturingstype
Voorgestuurd
Terugstelwijze
Pneumatische veer
Stuurdruk
3:8
Handbediening
Vergrendelend:Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
360
Schakeltijd aan
11
Schakeltijd uit
20
Beschermingsklasse
IP65:conform IEC 60529
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Positieve overdekking
Opslagtemperatuur
-20:40
Vacuümgeschiktheid
ja
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
max. 90 % bij 40 °C
Toegestane spanningsschommelingen
+/- 25 %
LABS-conformiteit
VDMA24364-B1/B2-L
Signaaltoestandsindicatie
ja
Max. aanhaalmoment ventielbevestiging
0.25
Max. positieve testimpuls bij signaal 0
400
Max. negatieve controle-impuls bij 1 signaal
200
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Normaal nominaal debiet met QS-6
360
Bedrijfsdruk
-0.09:1
Stuurdruk MPa
0.3:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
10
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
