Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568188122
Artikelnummer Festo
547322
Type

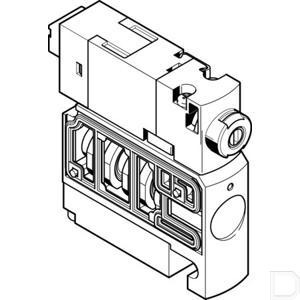

Magneetventiel CPVSC1
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:7
Mediumtemperatuur
-5:50
Productgewicht
30.5
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991682
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Niet smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
Pneumatische veer
Stuurluchttoevoer
extern
Stuurdruk
3:7
Pneumatische aansluiting 1
Verzamelaansluiting
Pneumatische aansluiting 2
M5
Elektrische aansluiting
2-polig:Stekkers
Handbediening
Vergrendelend:Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
170
Schakeltijd aan
10
Schakeltijd uit
10
Beschermingsklasse
IP40
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Positieve overdekking
Pneumatische aansluiting 4
M5
Aansluiting stuurluchtafvoer 82/84
Multi-aansluiting
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: 1,0 W
LABS-conformiteit
VDMA24364-B2-L
Signaaltoestandsindicatie
LED
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Pneumatische aansluiting 3/5 samengevat
Verzamelaansluiting
Bedrijfsdruk
-0.09:0.7
Stuurdruk MPa
0.3:0.7
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
10
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
