Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568133474
Artikelnummer Festo
163190
Type

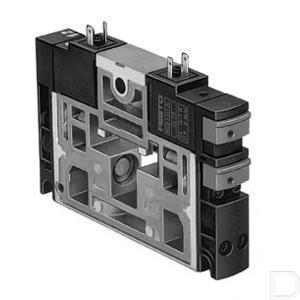

Magneetventiel CPV18
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:10
Mediumtemperatuur
-5:50
Productgewicht
260
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991027
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Niet smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
Pneumatische veer
Stuurluchttoevoer
extern:intern
Nominale doorlaat
8
Stuurdruk
3:8
Pneumatische aansluiting 1
Verzamelaansluiting
Pneumatische aansluiting 2
G1/4
Handbediening
Vergrendelend:Schakelend
Goedkeuring
C-Tick
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1600
b-waarde
0.38
C-waarde
6.3
Schakeltijd aan
18.5
Schakeltijd uit
26
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100%
Pneumatische aansluiting 11
Multi-aansluiting
Pneumatische aansluiting 4
G1/4
Aansluiting stuurlucht 12/14
Verzamelaansluiting
Aansluiting stuurluchtafvoer 82/84
Multi-aansluiting
Opslagtemperatuur
-20:40
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Elektrische vermogensopname
1.5
Pneumatische aansluiting 3/5 samengevat
Verzamelaansluiting
Bedrijfsdruk
-0.09:1
Stuurdruk MPa
0.3:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
18
Materiaal behuizing
Persgegoten aluminium:Messing:POM:PPS:Staal
Materiaal afdichtingen
HNBR:NBR
