Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568206260
Artikelnummer Festo
559649
Type

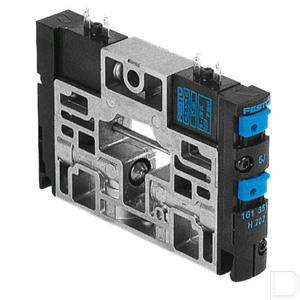

Magneetventiel CPV14
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:10
Mediumtemperatuur
-5:50
Productgewicht
120
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991810
Ventielfunctie
2x3/2 open/gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Niet smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
Pneumatische veer
Stuurluchttoevoer
extern:intern
Nominale doorlaat
6
Stuurdruk
3:8
Pneumatische aansluiting 1
Verzamelaansluiting met drukscheiding
Pneumatische aansluiting 2
G1/8
Handbediening
Vergrendelend:Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
800
b-waarde
0.42
C-waarde
3.2
Schakeltijd aan
24
Schakeltijd uit
30
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100% in combinatie met houdstroomverlaging
Pneumatische aansluiting 11
Verzamelaansluiting met drukscheiding
Pneumatische aansluiting 4
G1/8
Aansluiting stuurlucht 12/14
Verzamelaansluiting
Aansluiting stuurluchtafvoer 82/84
Multi-aansluiting
Opslagtemperatuur
-20:40
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Elektrische vermogensopname
0.65
Max. positieve testimpuls bij signaal 0
1400
Max. negatieve controle-impuls bij 1 signaal
400
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Pneumatische aansluiting 3/5 samengevat
Verzamelaansluiting
Bedrijfsdruk
-0.09:1
Stuurdruk MPa
0.3:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
14
Materiaal behuizing
Persgegoten aluminium:Messing:POM:PPS:Staal
Materiaal afdichtingen
HNBR:NBR
