Extra gewicht per 10 mm slag (g)
175
Omgevingstemperatuur bereik
-10°C <> +60°C
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
5.200
Douane code
84.123.900
Corrosiebestendigheidsklasse CRC
1
Land van oorsprong
DE
Demping
CC: schokdemper aan beide zijdenP: elastische dempingsringen/-platen aan beide zijden
Ontwerp structuur
Roterende vaan
Dynamisch belastingskoppel (Nm)
5,4
EAN code
4052568202316
Festo artikelnr.
556753
Graad van fijnafstelling
- 6
Materiaal cover
Gesmede aluminiumlegering; Geanodiseerd
Materiaal zuigerstang
Affineerstaal
Materiaal afdichtingen
TPE-U(PU)
Materiaal behuizing
Aluminium; Glad geanodiseerd
Max. effectsnelheid
500 mm/s
Max. zwenkfrequentie bij 6 bar
0,7 Hz
Wijze van bediening
double-acting
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Eenheid
Per stuk
Toelaatbaar massatraagheidsmoment
0,00024 kgm2
Zuigerdiameter (mm)
40
Pneumatische aansluiting
G1/8
Positie detectie
voor naderingsschakelaar
Product gewicht
5.200
Beveiliging tegen aanhaalmomenten/geleiding
Met kogellagergeleiding
Herhalingsnauwkeurigheid
1 deg
Rotatiehoek aanpassing
0 - 270 deg
Draaihoekspeling (graden)
0,05
Hoekinstelling van / tot (°)
0 - 272
Type bevestiging
Optional; Clamped in T-slot; with external (male) thread

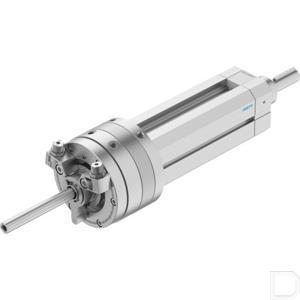

Origineel nummer
DSL-40-100-270-P-A-S20-KF-B
Gewicht
7.360
Slaglengte
100
Theoretische kracht bij 6 bar, uitgaand (N)
603
Theoretische kracht bij 6 bar, ingaand (N)
495
Theoretisch koppel bij 6 bar (Nm)
20
Varianten
through, hollow piston rod
