Douane code
84.123.900
Land van oorsprong
DE
EAN code
4052568202071
Artikelnummer Festo
556711
Werking
dubbelwerkend
Varianten
Doorlopende, holle zuigerstang
Constructieve opbouw
Zwenkvleugel
Zuiger-Ø
32 mm
Slag
80
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Naar keuze::geklemd in T-groef:met buitendraad
Instelbereik zwenkhoek
0:270
Zwenkhoek
0:272
Fijnafstelling
-6
Inbouwpositie
Willekeurig
Bedrijfsdruk
2.5:8
Productgewicht
3120
Basisgewicht bij 0 mm slag
3120
Gewichtstoeslag per 10 mm slag
109
Theoretische kracht bij 6 bar, uitgaand
403.5
Theoretische kracht bij 6 bar, ingaand
294
Toegestaan massatraagheidsmoment
0.0021
Max. zwenkfrequentie bij 6 bar
2
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991269
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Max. impactsnelheid
0.5
Borging tegen verdraaien/geleiding
kogelgeleid
LABS-conformiteit
VDMA24364-B2-L
Theoretisch draaimoment bij 6 bar
10
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering:geanodiseerd
Materiaal zuigerstang
Veredeld staal
Materiaal behuizing
Aluminium kneedlegering:Glijdend geanodiseerd
Materiaal afdichtingen
TPE-U(PU)
Dynamisch lastmoment
1
Herhaalnauwkeurigheid
1
Zwenkhoekspeling
0.05

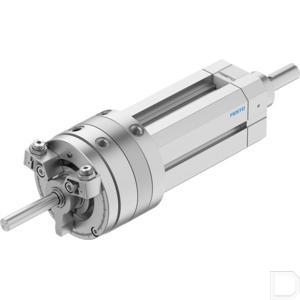

Type
Lineaire zwaai-eenheid DSL
