Douane code
84.123.100
Land van oorsprong
UA
EAN code
4052568460594
Artikelnummer Festo
8110817
Type

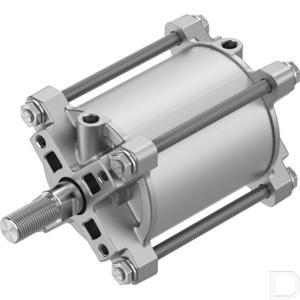

Lineaire aandrijving DFPC
Werking
dubbelwerkend
Constructieve opbouw
Zuiger:Zuigerstang:Trekstang:Cilinderbuis
Zuiger-Ø
80 mm
Slag
65
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Naar keuze::Op flens conform ISO 5210:met borstbout
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:8
Productgewicht
1630
Basisgewicht bij 0 mm slag
1230.3
Gewichtstoeslag per 10 mm slag
61.8
Bewogen massa bij 0 mm slag
451
Toeslag verplaatste massa per 10 mm slag
24.8
Theoretische kracht bij 6 bar, uitgaand
3016
Theoretische kracht bij 6 bar, ingaand
2827
Impactenergie in de eindposities
1.4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991217
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-zone III
Nominale bedrijfsdruk
87
Bedrijfsdruk
29:116
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Bedrijfsdruk
0.2:0.8
Luchtverbruik vooruitlopend per 10 mm slag
0.352
Luchtverbruik teruglopend per 10 mm slag
0.33
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Nominale bedrijfsdruk
0.6
Materiaal cilinderbuis
Aluminium-legering, glijdend geanodiseerd
Materiaal deksel
Aluminiumblokgieten
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Bouwgrootte aandrijfmechanisme
80
Norm aansluiting op armatuur
ISO 5210
Flensgatenpatroon
F07
Nominale bedrijfsdruk
6
Materiaal moer
Hooggelegeerd roestvast staal
Materiaal trekanker
Hooggelegeerd roestvast staal
Materiaal zuigerstang-afdichtingsschraper
TPE-U(PU)
Materiaal statische afdichtingen
NBR
