Douane code
84.123.100
Land van oorsprong
UA
EAN code
4052568460532
Artikelnummer Festo
8110774

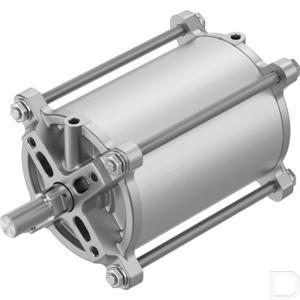

Type
Lineaire aandrijving DFPC
Werking
dubbelwerkend
Constructieve opbouw
Zuiger:Zuigerstang:Trekstang:Cilinderbuis
Zuiger-Ø
125 mm
Slag
125
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Naar keuze::Op flens conform ISO 5210:met borstbout
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:8
Productgewicht
4310
Basisgewicht bij 0 mm slag
2968.9
Gewichtstoeslag per 10 mm slag
107.4
Bewogen massa bij 0 mm slag
1059.6
Toeslag verplaatste massa per 10 mm slag
38.9
Theoretische kracht bij 6 bar, uitgaand
7363
Theoretische kracht bij 6 bar, ingaand
7069
Impactenergie in de eindposities
1.1
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991217
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-zone III
Nominale bedrijfsdruk
87
Bedrijfsdruk
29:116
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Bedrijfsdruk
0.2:0.8
Luchtverbruik vooruitlopend per 10 mm slag
0.859
Luchtverbruik teruglopend per 10 mm slag
0.825
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Nominale bedrijfsdruk
0.6
Materiaal cilinderbuis
Aluminium-legering, glijdend geanodiseerd
Materiaal deksel
Aluminiumblokgieten
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Bouwgrootte aandrijfmechanisme
125
Norm aansluiting op armatuur
ISO 5210
Flensgatenpatroon
F10
Nominale bedrijfsdruk
6
Materiaal moer
Hooggelegeerd roestvast staal
Materiaal trekanker
Hooggelegeerd roestvast staal
Materiaal zuigerstang-afdichtingsschraper
TPE-U(PU)
Materiaal statische afdichtingen
NBR
