Douane code
74.122.000
Land van oorsprong
JP
EAN code
4052568041144
Artikelnummer Festo
186328
Type

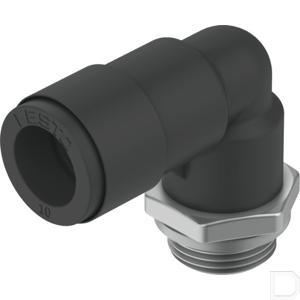

L-Insteekschroefkoppeling QSL-V0
Constructieve opbouw
Push-Pull-principe
Omgevingstemperatuur
0:60
Bevestigingstype
Buitenzeskant SW17
Productgewicht
25
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]:Water (vloeibaar, ijsvrij)
Nominale doorlaat
6.7
Pneumatische aansluiting 1
Uitwendige schroefdraad G1/4
Pneumatische aansluiting 2
voor slang buiten-Ø 8 mm
Tolerantie t.o.v. het nominale aanhaalmoment
± 20 %
Bouwgrootte
Standaard
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Bouwvorm
L-vorm
Dichtingstype aan de schroefplug
Afdichtingsring
Materiaal-informatie
RoHS conform
Brandtest materiaal
UL94 V-0 (behuizing):UL94 V-0 (demontagering)
LABS-conformiteit
VDMA24364-B1/B2-L
Kleur demontagering
Zwart
Nominaal aanhaalmoment
9
Verpakkingsgrootte
10
Informatie over de bedrijfsdruk
Water: max. 0,6 MPa bij max. 50 °C
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk
Bedrijfsdruk van het volledige temperatuurbereik
-0.95:10
Bedrijfsdruk van het volledige temperatuurbereik
-0.095:1
Bedrijfsdruk van het volledige temperatuurbereik
-13.775:145
Materiaal behuizing
PBT
Materiaal schroefdraadafdichting
Aluminium:PBT
Materiaal slangafdichting
NBR
Materiaal slangklemsegment
Hooggelegeerd roestvast staal:Messing
Materiaal schroefplug
Messing, vernikkeld
Materiaal demontagering
PBT
