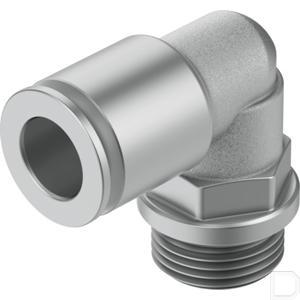

L-insteekschroefkoppeling NPQH-L-G38-Q12-P10

Merk Festo | Artikelnummer: NPQHLG38Q12P10

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

Douane code 74.122.000

Land van oorsprong IT

EAN code 4052568059927

Artikelnummer Festo 578289

Type L-Insteekschroefkoppeling NPQH

Constructieve opbouw Push-Pull-principe

Omgevingstemperatuur 0:150

Bevestigingstype Buitenzeskant SW20

Inbouwpositie Willekeurig

Productgewicht 58.2

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:-:-]:Water (vloeibaar, ijsvrij)

Symbool 997424

Nominale doorlaat 11

Pneumatische aansluiting 1 Uitwendige schroefdraad G3/8

Pneumatische aansluiting 2 voor slang buiten-Ø 12 mm

Tolerantie t.o.v. het nominale aanhaalmoment ± 20 %

Bouwgrootte Standaard

Corrosiebestendigheidsklasse KBK 3 - sterke corrosiebelasting

Bouwvorm L-vorm

Dichtingstype aan de schroefplug Afdichtingsring

Materiaal-informatie RoHS conform

Slanginsteekdiepte 19.5

LABS-conformiteit VDMA24364-B1/B2-L

Kleur demontagering Zilver

Nominaal aanhaalmoment 9

Verpakkingsgrootte 10

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 4 volgens ISO 14644-1

Informatie over de bedrijfsdruk Water: max. 0,6 MPa bij 0 - 50 °C

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk

Bedrijfsdruk van het volledige temperatuurbereik -0.95:20

Geschiktheid voor levensmiddelen Zie conformiteitsverklaring:NSF/ANSI 169

Bedrijfsdruk van het volledige temperatuurbereik -0.095:2

Bedrijfsdruk van het volledige temperatuurbereik -13.775:290

Materiaal behuizing Messing, chemisch vernikkeld

Materiaal schroefdraadafdichting FPM

Materiaal slangafdichting FPM

Materiaal slangklemsegment Hooggelegeerd roestvast staal

Materiaal demontagering Messing chemisch vernikkeld

Materiaal blokkeerring PEI

Materiaal steunring PEI

Certificaat instantie van afgifte NSF C0523185

Steekschroefkoppeling NPQH

Productomschrijving: - De chemische vernikkeling zorgt voor een goede corrosiebestendigheid én maakt de betrouwbare steekschroefkoppeling NPQH in combinatie met verschillende slangen tot een veelzijdig talent: voedselveilig, hittebestendig tot 150 °C, vlamwerend en geschikt voor hoge drukken.

Kenmerken: - Volmetaal van messing, chemisch vernikkeld; - Hoge bestendigheid tegen corrosie en chemicaliën; - Hoge temperatuur- en drukbestendigheid; - Geschiktheid voor levensmiddelen zie www.festo.com/sp/npqh > Tabblad "Certificaten"; - Bedrijfsmedia perslucht, vacuüm, water. Water volgens fabrikantenverklaring, zie www.festo.com/certificates/NPQH; - Rechte vorm, L-vorm, T-vorm, Y-vorm, schot-doorvoersteekkoppeling
