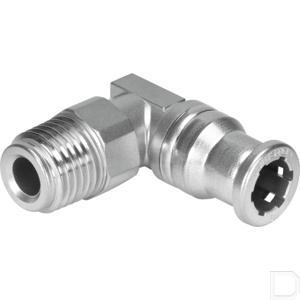

L-insteekschroefkoppeling CRQSL-3/8-12

Merk Festo | Artikelnummer: CRQSL3812

Productdocumentatie

Douane code 73.072.910

Land van oorsprong JP

EAN code 4052568133009

Artikelnummer Festo 162877

Type L-Insteekschroefkoppeling CRQSL

Constructieve opbouw Push-Pull-principe

Omgevingstemperatuur -15:120

Bevestigingstype Buitenzeskant SW21

Inbouwpositie Willekeurig

Productgewicht 65

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:-:-]:Water (vloeibaar, ijsvrij)

Nominale doorlaat 8.1

Pneumatische aansluiting 1 Uitwendige schroefdraad R3/8

Pneumatische aansluiting 2 voor slang buiten-Ø 12 mm

Bouwgrootte Standaard

Corrosiebestendigheidsklasse KBK 4 - bijzonder sterke corrosiebelasting

Bouwvorm L-vorm

Materiaal-informatie RoHS conform

Slanginsteekdiepte 27

LABS-conformiteit VDMA24364-B1/B2-L

Kleur demontagering Zilver

Bruikbare leidingen PFAN

Verpakkingsgrootte 1

Informatie over de bedrijfsdruk Water: max. 0,6 MPa bij max. 50 °C

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk

Bedrijfsdruk van het volledige temperatuurbereik -0.95:10

Geschiktheid voor levensmiddelen Zie uitgebreide informatie over het materiaal

Bedrijfsdruk van het volledige temperatuurbereik -0.095:1

Bedrijfsdruk van het volledige temperatuurbereik -13.775:145

Materiaal behuizing Hooggelegeerd roestvast staal

Materiaal slangafdichting FPM

Materiaal slangklemsegment Hooggelegeerd roestvast staal

Materiaal schroefplug Hooggelegeerd roestvast staal

Materiaal demontagering Hooggelegeerd roestvast staal

Materiaal steunring hooggelegeerd roestvast staal

Toepassingsgebied:: - Roestvrijstalen push-in koppelingen geschikt voor de voedingsindustrie; - Geschikt bij temperaturen tot 120°C en drukbereik tot 10 bar; - Toepasbaar op PFAN,PUN-H,PLN en PUN-VO slangen

Voordelen:: Koppelingen voor leidingdiameters van 4,6,8,10,12 en 16 mm; Draadaansluitingen van M5 en 1/8" tot 1/2"

Eigenschappen:: - Omgevingstemperatuur: - 15 tot 120 C°; - Werdruk: - 0.95 tot 10 bar; - Materiaal: hoogwaardig roestvaststaal; - Dichting: fluorocarbon rubber; - Corrosiebestendigheid: 4
