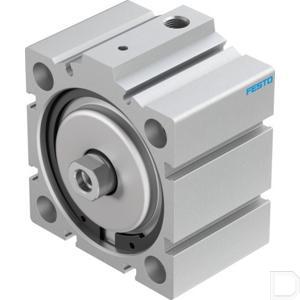

Korteslagcilinder AEVC-63-10-I-P-A

Productdocumentatie

Volgens norm ISO 6431; Hole pattern; VDMA 24562

Omgevingstemperatuur bereik -20°C <> +80°C

Omgevingstemperatuur -20 + 80ºC

Montagepositie willekeurig

Douane code 84.123.100

Corrosiebestendigheidsklasse CRC 1

Land van oorsprong DE

Demping P: elastische dempingsringen/-platen aan beide zijden

Cilinder vierkant (mm) 75

Ontwerp structuur Zuiger; Zuigerstang

EAN code 4052568148812

Festo artikelnr. 188276

Materiaal Cilinderbuis: Aluminium; Frontdeksel : Aluminium; Zuigerstang : Hooggelegeerd staal; Afdichtingen : Polyurethaan

Materiaal cover Gesmede aluminiumlegering; Geanodiseerd

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen TPE-U(PU)

Materiaal behuizing Smeedaluminiumlegering; Geanodiseerd

Materiaal opmerking vrij van koper en PTFE

Wijze van bediening enkelwerkend; duwende werking

Bewegende massa 127 g

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

Eenheid Per stuk

Pneumatische aansluiting G1/8

Positie detectie Voor nabijheidssensor

Product gewicht 720

Veerretourkracht ingeschoven (N) 50

Materiaal Cylinder barrel : Anodised aluminium; Cover cap : Anodised aluminium; Piston rod : High-alloy steel; Rod seal : Polyurethane

Type bevestiging Optioneel; met doorlopend gat; met accessoires

Bevestigingsdraad diameter - stangverbinding 8

Origineel nummer AEVC-63-10-I-P-A

Gewicht 642

Stangdiameter 16

Slaglengte 10

Totale lengte 59

Theoretische kracht bij 6 bar, uitgaand (N) 1.798

Theoretische kracht bij 6 bar, uitgaand (N) 1.800

Werkdruk min. max. (bar) 1 - 10

Productomschrijving: - Snel aansprekende cilinder met uitstekende spankrachtrelatie en gatenpatroon voor de bevestiging conform VDMA 24562.

Kenmerken: - Zeer korte uitvoering; - Grote krachten bij kleine bouwgrootte; - Zuigerstang met binnen- of buitenschroefdraad; - Geoptimaliseerd in inbouwruimte en bouwhoogte; - Bevestigingsgatenbeeld conform VDMA 24562 vanaf Ø 32 mm; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef
