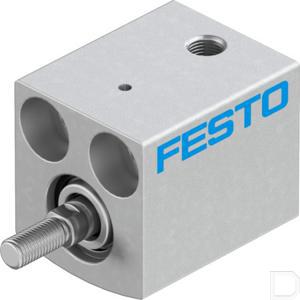

Korteslagcilinder AEVC-6-5-A-P

Productdocumentatie

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Douane code 84.123.100

Corrosiebestendigheidsklasse CRC 1

Land van oorsprong DE

Demping P: elastische dempingsringen/-platen aan beide zijden

Ontwerp structuur Zuiger; Zuigerstang

EAN code 4052568076504

Festo artikelnr. 188062

Materiaal cover Gesmede aluminiumlegering; Geanodiseerd

Materiaal zuigerstang aluminumlegeringgeanodiseerd

Materiaal afdichtingen NBR; TPE-U(PU)

Materiaal behuizing Smeedaluminiumlegering; Geanodiseerd

Materiaal opmerking vrij van koper en PTFE

Wijze van bediening enkelwerkend; duwende werking

Bewegende massa 0,2 g

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

Eenheid Per stuk

Pneumatische aansluiting M3

Positie detectie Nee

Product gewicht 12

Veerretourkracht ingeschoven (N) 3

Type bevestiging Optioneel; met doorlopend gat; met accessoires

Origineel nummer AEVC-6-5-A-P

Gewicht 8

Slaglengte 5

Theoretische kracht bij 6 bar, uitgaand (N) 13

Productomschrijving: - Snel aansprekende cilinder met uitstekende spankrachtrelatie en gatenpatroon voor de bevestiging conform VDMA 24562.

Kenmerken: - Zeer korte uitvoering; - Grote krachten bij kleine bouwgrootte; - Zuigerstang met binnen- of buitenschroefdraad; - Geoptimaliseerd in inbouwruimte en bouwhoogte; - Bevestigingsgatenbeeld conform VDMA 24562 vanaf Ø 32 mm; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef
