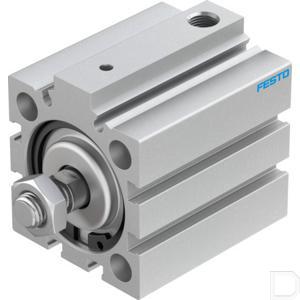

Korteslagcilinder AEVC-40-25-A-P-A

Productdocumentatie

Omgevingstemperatuur bereik -20°C <> +80°C

Omgevingstemperatuur -20 + 80ºC

Douane code 84.123.100

Land van oorsprong DE

Cilinderboring (mm) 40

Cilinder vierkant (mm) 53,5

Hartafstand, montageboringen (mm) 38

EAN code 4052568148393

Festo artikelnr. 188229

Materiaal Cilinderbuis: Aluminium; Frontdeksel : Aluminium; Zuigerstang : Hooggelegeerd staal; Afdichtingen : Polyurethaan

OEM nummer AEVC-40-25-A-P-A

Eenheid Per stuk

Zuigerstang schroefdraad M10x1,25

Zuigerstang schroefdraadlengte (mm) 14

Pneumatische aansluiting G1/8

Slaglengte 25

Theoretische kracht bij 6 bar, uitgaand (N) 700

Totale lengte zonder schroefdraad zuiger (mm) 69

Gewicht (g) 383

Werkdruk min. max. (bar) 1 - 10

Productomschrijving: - Snel aansprekende cilinder met uitstekende spankrachtrelatie en gatenpatroon voor de bevestiging conform VDMA 24562.

Kenmerken: - Zeer korte uitvoering; - Grote krachten bij kleine bouwgrootte; - Zuigerstang met binnen- of buitenschroefdraad; - Geoptimaliseerd in inbouwruimte en bouwhoogte; - Bevestigingsgatenbeeld conform VDMA 24562 vanaf Ø 32 mm; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef
