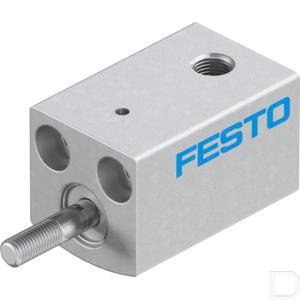

Korteslagcilinder AEVC-4-5-A-P

Productdocumentatie

Omgevingstemperatuur bereik -20°C <> +80°C

Omgevingstemperatuur -20 + 80ºC

Douane code 84.123.100

Land van oorsprong DE

Cilinderboring (mm) 4

Hartafstand, montageboringen (mm) 5,8

EAN code 4052568076412

Festo artikelnr. 188053

Materiaal Cilinderbuis : Aluminium; Frontdeksel : Aluminium; Zuigerstang : Aluminium ; Afdichtingen : Hydraterend nitrile rubber ;

OEM nummer AEVC-4-5-A-P

Eenheid Per stuk

Zuigerstang schroefdraad M2

Zuigerstang schroefdraadlengte (mm) 6

Pneumatische aansluiting M3

Slaglengte 5

Theoretische kracht bij 6 bar, uitgaand (N) 5

Totale lengte (mm) 10

Totale lengte zonder schroefdraad zuiger (mm) 16,5

Totale breedte (mm) 10

Gewicht (g) 4

Werkdruk min. max. (bar) 2,5 - 8

Productomschrijving: - Snel aansprekende cilinder met uitstekende spankrachtrelatie en gatenpatroon voor de bevestiging conform VDMA 24562.

Kenmerken: - Zeer korte uitvoering; - Grote krachten bij kleine bouwgrootte; - Zuigerstang met binnen- of buitenschroefdraad; - Geoptimaliseerd in inbouwruimte en bouwhoogte; - Bevestigingsgatenbeeld conform VDMA 24562 vanaf Ø 32 mm; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef
