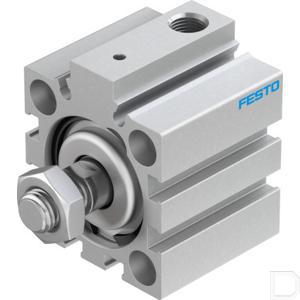

Korteslagcilinder AEVC-32-5-A-P-A

Productdocumentatie

Omgevingstemperatuur bereik -20°C <> +80°C

Omgevingstemperatuur -20 + 80ºC

Douane code 84.123.100

Land van oorsprong DE

Cilinderboring (mm) 32

Cilinder vierkant (mm) 45

Hartafstand, montageboringen (mm) 32,5

EAN code 4052568077839

Festo artikelnr. 188198

Fabrikant productnaam AEVC-32-5-A-P-A

Materiaal Cilinderbuis: Aluminium; Frontdeksel : Aluminium; Zuigerstang : Hooggelegeerd staal; Afdichtingen : Polyurethaan

OEM nummer AEVC-32-5-A-P-A

Eenheid Per stuk

Zuigerstang schroefdraad M10x1,25

Zuigerstang schroefdraadlengte (mm) 14

Pneumatische aansluiting G1/8

Slaglengte 5

Theoretische kracht bij 6 bar, uitgaand (N) 450

Totale lengte zonder schroefdraad zuiger (mm) 44

Gewicht (g) 190

Werkdruk min. max. (bar) 1 - 10

Productomschrijving: - Snel aansprekende cilinder met uitstekende spankrachtrelatie en gatenpatroon voor de bevestiging conform VDMA 24562.

Kenmerken: - Zeer korte uitvoering; - Grote krachten bij kleine bouwgrootte; - Zuigerstang met binnen- of buitenschroefdraad; - Geoptimaliseerd in inbouwruimte en bouwhoogte; - Bevestigingsgatenbeeld conform VDMA 24562 vanaf Ø 32 mm; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef
