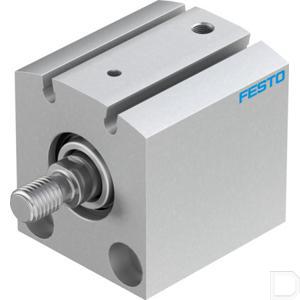

Korteslagcilinder AEVC-25-10-A-P-A

Productdocumentatie

Omgevingstemperatuur bereik -20°C <> +80°C

Omgevingstemperatuur -20 + 80ºC

Douane code 84.123.100

Land van oorsprong DE

EAN code 4052568077525

Festo artikelnr. 188167

Materiaal Cilinderbuis: Aluminium; Frontdeksel : Aluminium; Zuigerstang : Hooggelegeerd staal; Afdichtingen : Polyurethaan

Eenheid Per stuk

Zuigerstang schroefdraadlengte (mm) 12

Pneumatische aansluiting M5

Materiaal Cylinder barrel : Anodised aluminium; Cover cap : Anodised aluminium; Piston rod : High-alloy steel; Rod seal : Polyurethane

Bevestigingsdraad diameter - stangverbinding 8

Origineel nummer AEVC-25-10-A-P-A

Gewicht 168

Slaglengte 10

Theoretische kracht bij 6 bar, uitgaand (N) 270

Totale diepte (mm) 42

Totale lengte zonder schroefdraad zuiger (mm) 47

Totale breedte (mm) 38

Werkdruk min. max. (bar) 1,5 - 10

Productomschrijving: - Snel aansprekende cilinder met uitstekende spankrachtrelatie en gatenpatroon voor de bevestiging conform VDMA 24562.

Kenmerken: - Zeer korte uitvoering; - Grote krachten bij kleine bouwgrootte; - Zuigerstang met binnen- of buitenschroefdraad; - Geoptimaliseerd in inbouwruimte en bouwhoogte; - Bevestigingsgatenbeeld conform VDMA 24562 vanaf Ø 32 mm; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef
