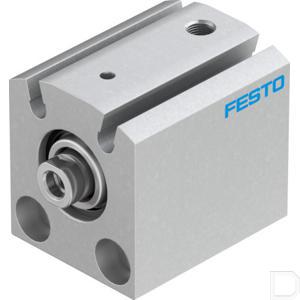

Korteslagcilinder AEVC-16-5-I-P-A

Productdocumentatie

Omgevingstemperatuur bereik -20°C <> +80°C

Omgevingstemperatuur -20 + 80ºC

Douane code 84.123.100

Land van oorsprong DE

Cilinderboring (mm) 16

Hartafstand, montageboringen (mm) 18

EAN code 4052568076849

Festo artikelnr. 188096

Materiaal Cilinderbuis: Aluminium; Frontdeksel : Aluminium; Zuigerstang : Hooggelegeerd staal; Afdichtingen : Polyurethaan

OEM nummer AEVC-16-5-I-P-A

Eenheid Per stuk

Zuigerstang diameter (mm) 8

Zuigerstang schroefdraad M4

Pneumatische aansluiting M5

Slaglengte 5

Theoretische kracht bij 6 bar, uitgaand (N) 105

Totale hoogte (mm) 32

Totale lengte (mm) 39

Totale breedte (mm) 28

Gewicht (g) 76

Werkdruk min. max. (bar) 1,5 - 10

Productomschrijving: - Snel aansprekende cilinder met uitstekende spankrachtrelatie en gatenpatroon voor de bevestiging conform VDMA 24562.

Kenmerken: - Zeer korte uitvoering; - Grote krachten bij kleine bouwgrootte; - Zuigerstang met binnen- of buitenschroefdraad; - Geoptimaliseerd in inbouwruimte en bouwhoogte; - Bevestigingsgatenbeeld conform VDMA 24562 vanaf Ø 32 mm; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef
