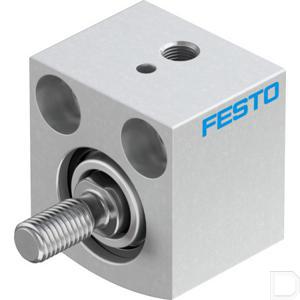

Korteslagcilinder AEVC-16-5-A-P

Productdocumentatie

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Douane code 84.123.100

Land van oorsprong DE

Demping P: elastische dempingsringen/-platen aan beide zijden

Cilinderboring (mm) 16

Ontwerp structuur Zuiger; Zuigerstang

EAN code 4052568076931

Festo artikelnr. 188105

Materiaal cover Gesmede aluminiumlegering; Geanodiseerd

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen NBR; TPE-U(PU)

Materiaal behuizing Smeedaluminiumlegering; Geanodiseerd

Materiaal opmerking vrij van koper en PTFE

Wijze van bediening enkelwerkend; duwende werking

Montage Optioneel; met doorlopend gat; met accessoires

Bewegende massa 17 g

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

OEM nummer AEVC-16-5-A-P

Eenheid Per stuk

Pneumatische aansluiting M5

Positie detectie Nee

Product gewicht 60

Veerretourkracht ingeschoven (N) 5

Slaglengte 5

Gewicht (g) 37

Werkdruk (bar) 1,5 - 10 bar

Productomschrijving: - Snel aansprekende cilinder met uitstekende spankrachtrelatie en gatenpatroon voor de bevestiging conform VDMA 24562.

Kenmerken: - Zeer korte uitvoering; - Grote krachten bij kleine bouwgrootte; - Zuigerstang met binnen- of buitenschroefdraad; - Geoptimaliseerd in inbouwruimte en bouwhoogte; - Bevestigingsgatenbeeld conform VDMA 24562 vanaf Ø 32 mm; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef
