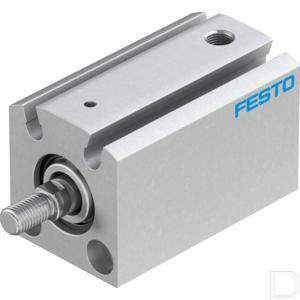

Korteslagcilinder AEVC-12-10-A-P-A

Specificaties

Omgevingstemperatuur bereik -20°C <> +80°C

Omgevingstemperatuur -20 + 80ºC

Cilinderboring (mm) 12

Hartafstand, montageboringen (mm) 16

EAN code 4052568076733

Festo artikelnr. 188085

Materiaal Cilinderbuis: Aluminium; Frontdeksel : Aluminium; Zuigerstang : Hooggelegeerd staal; Afdichtingen : Polyurethaan

OEM nummer AEVC-12-10-A-P-A

Eenheid Per stuk

Zuigerstang schroefdraad M5

Zuigerstang schroefdraadlengte (mm) 8

Pneumatische aansluiting M5

Slaglengte 10

Theoretische kracht bij 6 bar, uitgaand (N) 59

Totale diepte (mm) 26

Totale lengte zonder schroefdraad zuiger (mm) 45

Totale breedte (mm) 24

Werkdruk min. max. (bar) 1,5 - 10

Productomschrijving: - Snel aansprekende cilinder met uitstekende spankrachtrelatie en gatenpatroon voor de bevestiging conform VDMA 24562.

Kenmerken: - Zeer korte uitvoering; - Grote krachten bij kleine bouwgrootte; - Zuigerstang met binnen- of buitenschroefdraad; - Geoptimaliseerd in inbouwruimte en bouwhoogte; - Bevestigingsgatenbeeld conform VDMA 24562 vanaf Ø 32 mm; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef
