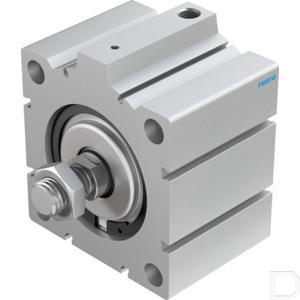

Korteslagcilinder AEVC-100-25-A-P-A

Productdocumentatie

Omgevingstemperatuur bereik -20°C <> +80°C

Omgevingstemperatuur -20 + 80ºC

Douane code 84.123.100

Land van oorsprong DE

Cilinderboring (mm) 100

Cilinder vierkant (mm) 113

Hartafstand, montageboringen (mm) 89

EAN code 4052568149338

Festo artikelnr. 188329

Materiaal Cilinderbuis:aluminium, frontdeksel:aluminium, zuigerstang:hooggelegeerdstaal, afdichtingen:polyurethaan

OEM nummer AEVC-100-25-A-P-A

Eenheid Per stuk

Zuigerstang schroefdraad M20x1,5

Zuigerstang schroefdraadlengte (mm) 28

Pneumatische aansluiting G1/4

Slaglengte 25

Theoretische kracht bij 6 bar, uitgaand (N) 4.500

Totale lengte zonder schroefdraad zuiger (mm) 93

Gewicht (g) 2.372

Werkdruk min. max. (bar) 1 - 10

Productomschrijving: - Snel aansprekende cilinder met uitstekende spankrachtrelatie en gatenpatroon voor de bevestiging conform VDMA 24562.

Kenmerken: - Zeer korte uitvoering; - Grote krachten bij kleine bouwgrootte; - Zuigerstang met binnen- of buitenschroefdraad; - Geoptimaliseerd in inbouwruimte en bouwhoogte; - Bevestigingsgatenbeeld conform VDMA 24562 vanaf Ø 32 mm; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef
