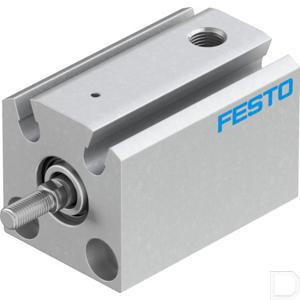

Korteslagcilinder AEVC-10-10-A-P-A

Productdocumentatie

Omgevingstemperatuur bereik -20°C <> +80°C

Omgevingstemperatuur -20 + 80ºC

Douane code 84.123.100

Land van oorsprong DE

Cilinderboring (mm) 10

Hartafstand, montageboringen (mm) 14

EAN code 4052568076610

Festo artikelnr. 188073

Materiaal Cilinderbuis:aluminium, frontdeksel:aluminium, zuigerstang:hooggelegeerdstaal, afdichtingen:polyurethaan

OEM nummer AEVC-10-10-A-P-A

Eenheid Per stuk

Zuigerstang schroefdraad M4

Zuigerstang schroefdraadlengte (mm) 8

Pneumatische aansluiting M5

Slaglengte 10

Theoretische kracht bij 6 bar, uitgaand (N) 41

Totale diepte (mm) 22

Totale lengte zonder schroefdraad zuiger (mm) 33,5

Totale breedte (mm) 21

Gewicht (g) 36

Werkdruk min. max. (bar) 1,5 - 8

Productomschrijving: - Snel aansprekende cilinder met uitstekende spankrachtrelatie en gatenpatroon voor de bevestiging conform VDMA 24562.

Kenmerken: - Zeer korte uitvoering; - Grote krachten bij kleine bouwgrootte; - Zuigerstang met binnen- of buitenschroefdraad; - Geoptimaliseerd in inbouwruimte en bouwhoogte; - Bevestigingsgatenbeeld conform VDMA 24562 vanaf Ø 32 mm; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef
