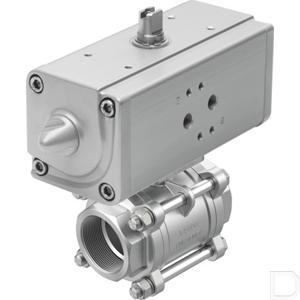

Kogelkraan-aandrijfeenheid VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PP15-R-90-C

Merk Festo | Artikelnummer: 1809651FE

Productdocumentatie

Douane code 84.818.081

Land van oorsprong DE

EAN code 4052568248864

Artikelnummer Festo 1809651

Type Kogelkraan-aandrijfeenheid VZBA

Constructieve opbouw 2-weg kogelkraan:Zwenkaandrijving

Omgevingstemperatuur -10:80

Bevestigingstype Leidinginbouw

Inbouwpositie Willekeurig

Bedrijfsdruk 6:8.4

Mediumtemperatuur -10:200

Productgewicht 1450

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 991921

Bedieningswijze Pneumatisch

Schakelpositie-indicator Sleufrichting = debietrichting

Corrosiebestendigheidsklasse KBK 3 - sterke corrosiebelasting

Materiaal-informatie RoHS conform

LABS-conformiteit VDMA24364-zone III

Medium Perslucht conform ISO 8573-1:2010 [-:-:-]:Inerte gassen:Water - geen waterdamp:Neutrale vloeistoffen

Materiaal kogel Hooggelegeerd roestvast staal

Debiet Kv 7

Nominale druk armatuur PN 63

Aansluiting armatuur Rp1/4

Nominale doorlaat DN 8

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal behuizing Hooggelegeerd roestvast staal

Materiaal afdichtingen PTFE:PTFE-versterkt

Materiaal as Hooggelegeerd roestvast staal

Materiaalnummer behuizing 1.4408

Materiaalnummer kogel 1.4408

Materiaalnummer as 1.4401

Ex-omgevingstemperatuur -10°C <= Ta <= +60°C

Max. oppervlaktetemperatuur samenbouw TX

Explosiegroep montage IIC, IIIC

Ontwerp: 2-weg kogelkraanaandrijvingen van roestvrij staal of messing met pijpdraad of met gelaste uiteinden; 2-weg kogelkraanaandrijvingen van roestvrij staal in compacte bouwwijze; 3-weg kogelkraanaandrijvingen van roestvrij staal of messing

Eigenschappen: -Combinatie van een pneumatische kwartslagaandrijving en een kogelkraan; -Stroom is volledig geopend of gesloten in beide richtingen; -Sensorboxen of eindschakelaars kunnen direct op de aandrijfeenheid worden gemonteerd voor de detectie van de eindposities.

Flexibel: - Elektrische of pneumatische bediening; - Flensgatenpatroon volgens ISO 5211; - Aansluitpatroon op NAMUR VDI/VDE 3845; - Corrosie- en zuurbestendige ontwerpen; - Versies met ATEX-certificering
