Omgevingstemperatuur bereik
-10°C <> +80°C
Montagepositie
willekeurig
Ontgrendelring kleur
Blauw
Douane code
74.122.000
Aansluiting D1
M5
Verpakkingsgrootte
10
Corrosiebestendigheidsklasse CRC
1
Land van oorsprong
JP
Ontwerp structuur
Push/pull principe
EAN code
4052568033750
Festo artikelnr.
153311
Slangdiameter grootste (mm)
4
Materiaal slangklemsegment
Hooggelegeerd staal, niet corrosief

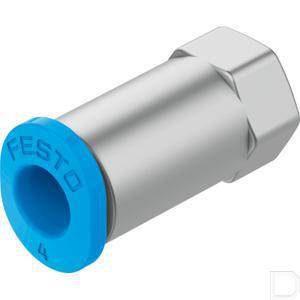

Fabrikant productnaam
QSMF-M5-4
Materiaal
Messing
Materiaal buisafdichting
NBR
Materiaal behuizing
Messing; Vernikkeld
Materiaal opmerking
RoHS conform
Nominale afmeting (mm)
1,8
Nominaal aanhaalmoment (Nm)
1,33
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:-:-]
Werkdruk totale temperatuur (bar)
-0,95 - 6 bar
Buitendiameter D2 (mm)
4
Eenheid
Per stuk
Pneumatische aansluitpoort 1
Inwendige schroefdraad M5
Pneumatische aansluitpoort 2
Voor slangen met een buitendiameter van 4mm
Product gewicht
4,5
Materiaal borgring
POM
Lengte L1
18,2
Materiaal
Brass
Norm
Germanischer Lloyd
Origineel nummer
QSMF-M5-4
Gewicht
4
Maat
Mini
Temperatuurafhankelijke werkdruk (bar)
-0,95 - 14 bar
Tolerantie voor nominaal aanhaalmoment
± 20 %
Type afdichting op schroefbout
Dichtingsring
