Douane code
73.072.910
Land van oorsprong
IT
EAN code
4052568553272
Artikelnummer Festo
8085696
Type

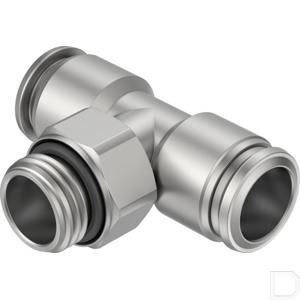

Insteekschroefkoppeling NPQR
Constructieve opbouw
Push-Pull-principe
Omgevingstemperatuur
-5:150
Bevestigingstype
Buitenzeskant SW25
Inbouwpositie
Willekeurig
Productgewicht
132
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]:Water (vloeibaar, ijsvrij)
Symbool
997424
Nominale doorlaat
14
Pneumatische aansluiting 1
Uitwendige schroefdraad G1/2
Pneumatische aansluiting 2
voor slang buiten-Ø 16 mm
Tolerantie t.o.v. het nominale aanhaalmoment
± 20 %
Bouwgrootte
Standaard
Corrosiebestendigheidsklasse KBK
4 - bijzonder sterke corrosiebelasting
Bouwvorm
T-vorm
Dichtingstype aan de schroefplug
Afdichtingsring
Materiaal-informatie
RoHS conform
Slanginsteekdiepte
23.5
Aanwijzing bij de omgevingstemperatuur
met PUN-H: -20 °C - 60 °C
LABS-conformiteit
VDMA24364-B2-L
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Kleur demontagering
Zilver
Nominaal aanhaalmoment
9
Verpakkingsgrootte
1
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 4 volgens ISO 14644-1
Informatie over de bedrijfsdruk
Water: max. 0,7 MPa bij 0 - 80 °C
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk
Bedrijfsdruk van het volledige temperatuurbereik
-0.95:12
Geschiktheid voor levensmiddelen
Zie conformiteitsverklaring:NSF/ANSI 169
Bedrijfsdruk van het volledige temperatuurbereik
-0.095:1.2
Bedrijfsdruk van het volledige temperatuurbereik
-13.775:174
Materiaal behuizing
Hooggelegeerd roestvast staal
Materiaal schroefdraadafdichting
FPM
Materiaal slangafdichting
FPM
Materiaal slangklemsegment
Hooggelegeerd roestvast staal
Materiaal demontagering
Hooggelegeerd roestvast staal
Materiaal blokkeerring
hooggelegeerd roestvast staal
Materiaal steunring
PPSU
Certificaat instantie van afgifte
NSF C0556009
