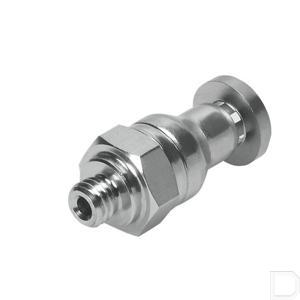

Insteekschroefkoppeling CRQS-M5-4

Productdocumentatie

Omgevingstemperatuur bereik -15°C <> +120°C

Montagepositie willekeurig

Douane code 73.072.910

Aansluiting M5 x 0.8

Aansluiting 2 4

Verpakkingsgrootte 1

Land van oorsprong JP

Koppelings type Rechte koppeling

Ontwerp structuur Push/pull principe

EAN code 4052568036638

Festo artikelnr. 162860

Voedselveiligheid See Supplementary material information

Slangdiameter grootste (mm) 4

Lengte (mm) 24,2

Fabrikant productnaam CRQS-M5-4

Materiaal Roestvaststaal

Materiaal buisafdichting FPM

Materiaal behuizing hooggelegeerd staal roestvrij

Materiaal opmerking RoHS conform

Nominale afmeting (mm) 2

Nominaal aanhaalmoment (Nm) 1,33

Norm Germanischer Lloyd

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:-:-]; Water volgens fabrikantenverklaring op www.festo.com

Werkdruk totale temperatuur (bar) -0,95 - 10 bar

OEM nummer CRQS-M5-4

Eenheid Per stuk

Pneumatische aansluitpoort 1 G3/4

Pneumatische aansluitpoort 2 Voor slangen met een buitendiameter van 4mm

Product gewicht 6

Materiaal borgring High alloy steel, non-corrosive

Maat Standaard

Temperatuurbereik (°C) -15°C <> +120°C

Tolerantie voor nominaal aanhaalmoment ± 20 %

Type afdichting op schroefbout Dichtingsring

Gewicht (g) 7

Toepassingsgebied:: - Roestvrijstalen push-in koppelingen geschikt voor de voedingsindustrie; - Geschikt bij temperaturen tot 120°C en drukbereik tot 10 bar; - Toepasbaar op PFAN,PUN-H,PLN en PUN-VO slangen

Voordelen:: Koppelingen voor leidingdiameters van 4,6,8,10,12 en 16 mm; Draadaansluitingen van M5 en 1/8" tot 1/2"

Eigenschappen:: - Omgevingstemperatuur: - 15 tot 120 C°; - Werdruk: - 0.95 tot 10 bar; - Materiaal: hoogwaardig roestvaststaal; - Dichting: fluorocarbon rubber; - Corrosiebestendigheid: 4
